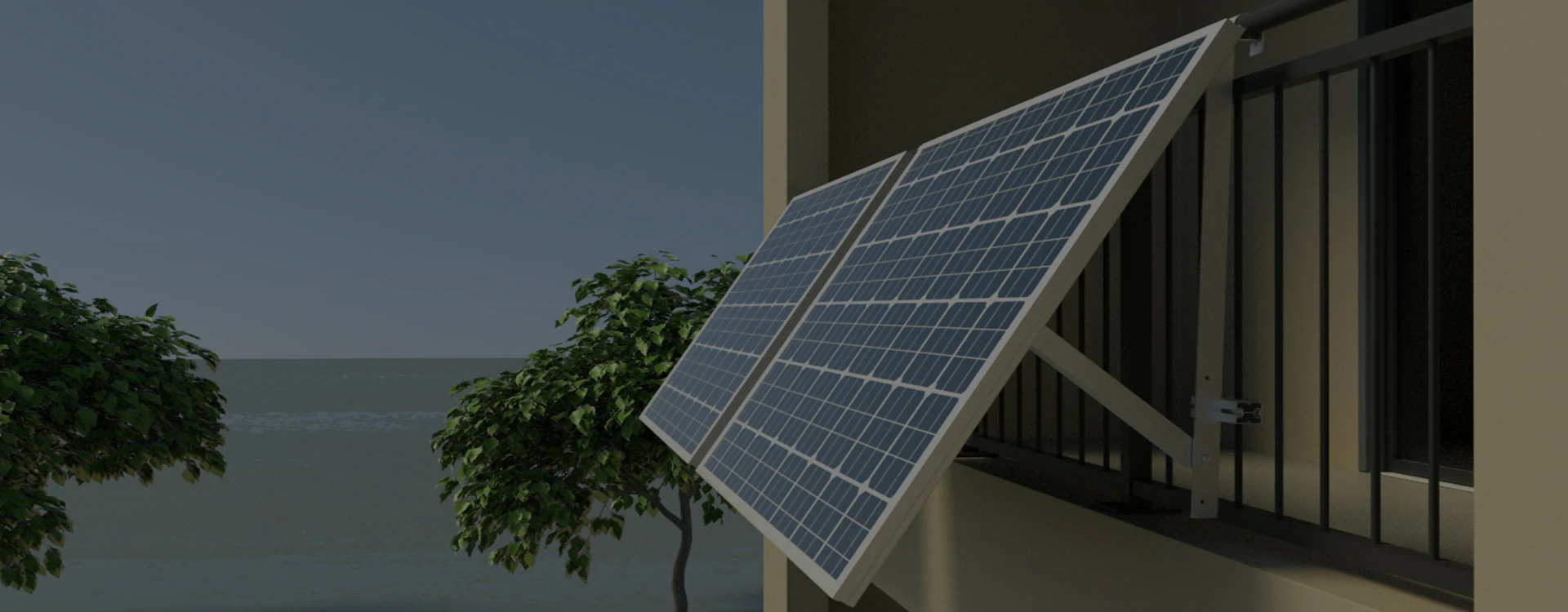

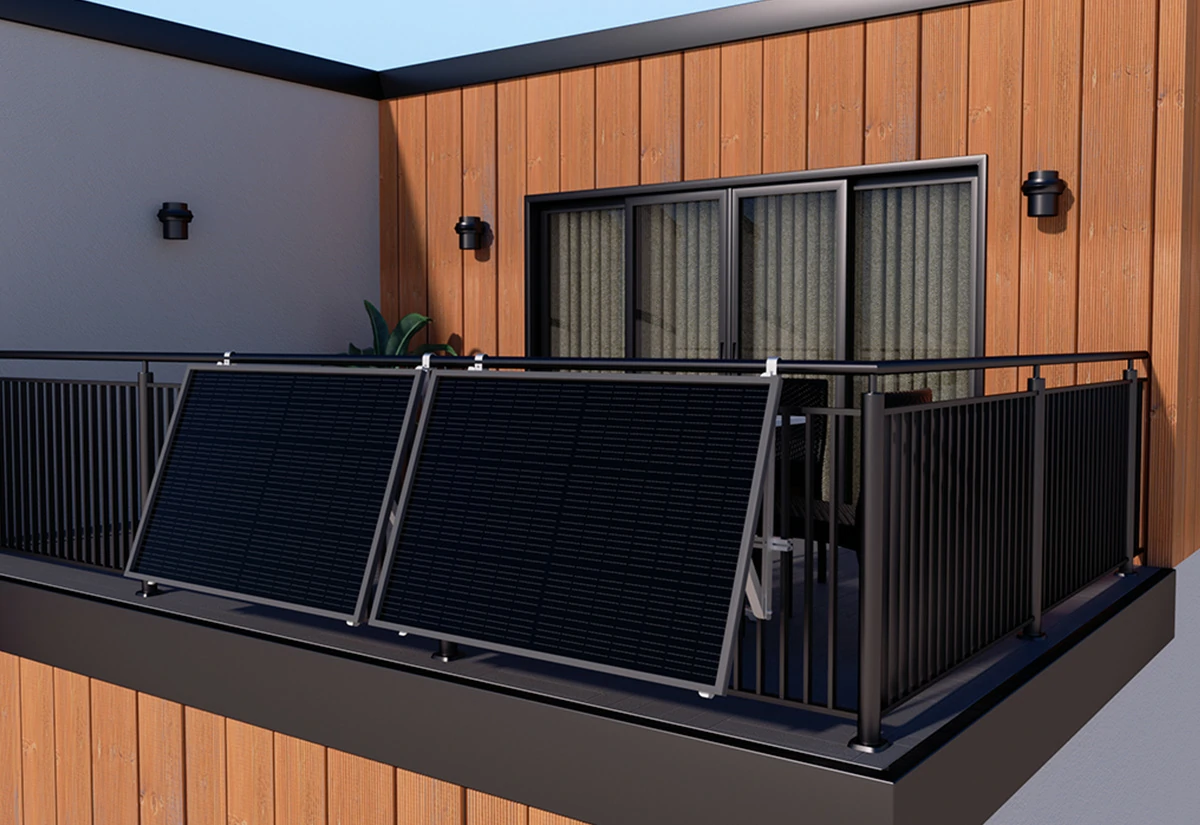

Support PV de Balcon Alu
Numéro de modèle : SBT-B
Dimension :
- Pour panneaux solaires 1724 * 1134 * 30/35mm
- Peut être personnalisé pour différentes tailles de panneaux solaires
Matériau : Alliage d’aluminium

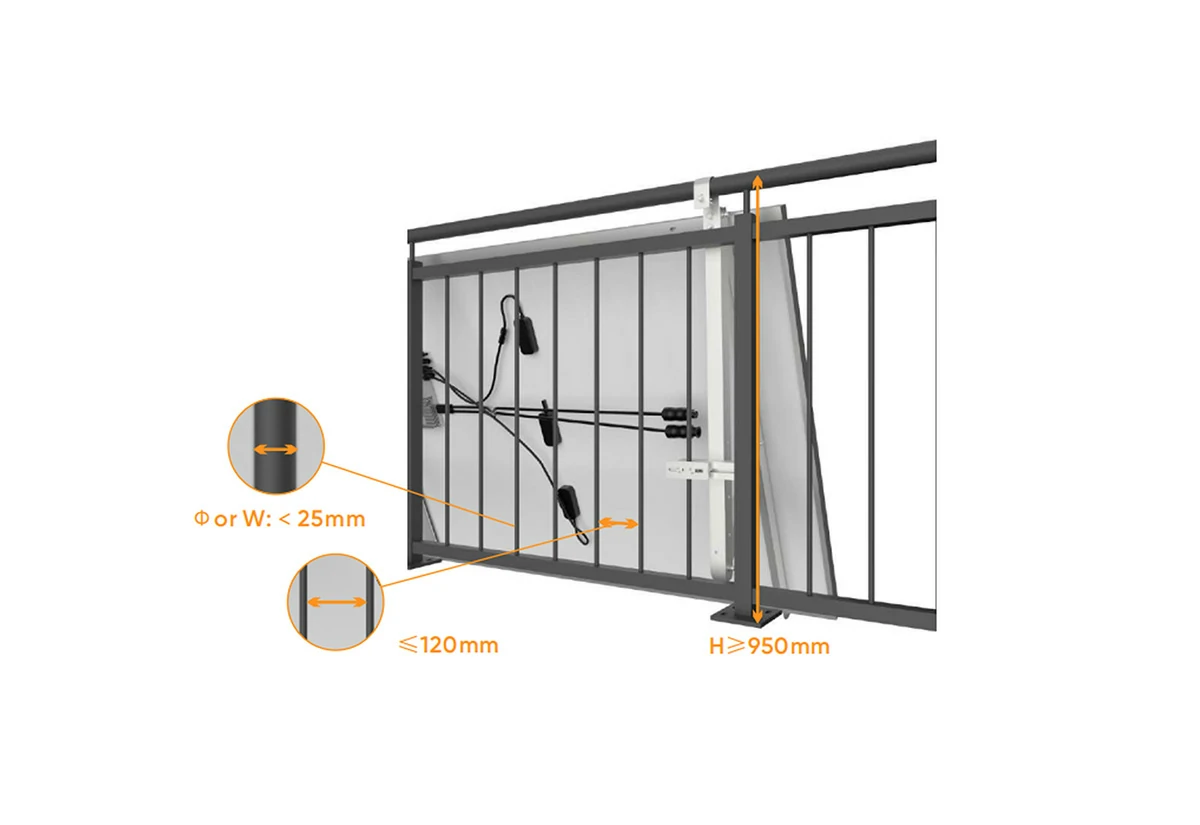

- Crochet de balcon : crochet en forme de U ou crochet carré

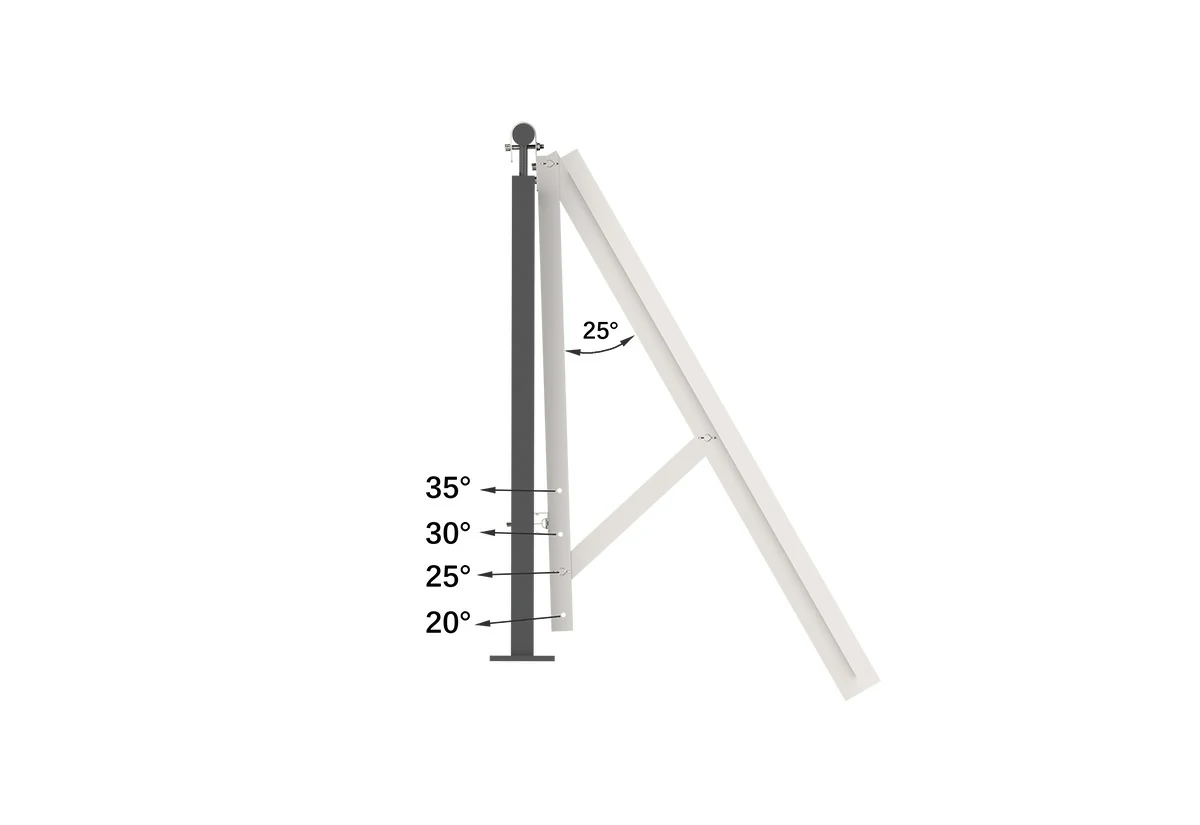

- Angle d’inclinaison : 20°, 25°, 30°, 35°.
Description
- Maximise l’espace du balcon pour l’énergie solaire
- Installation simple et rapide

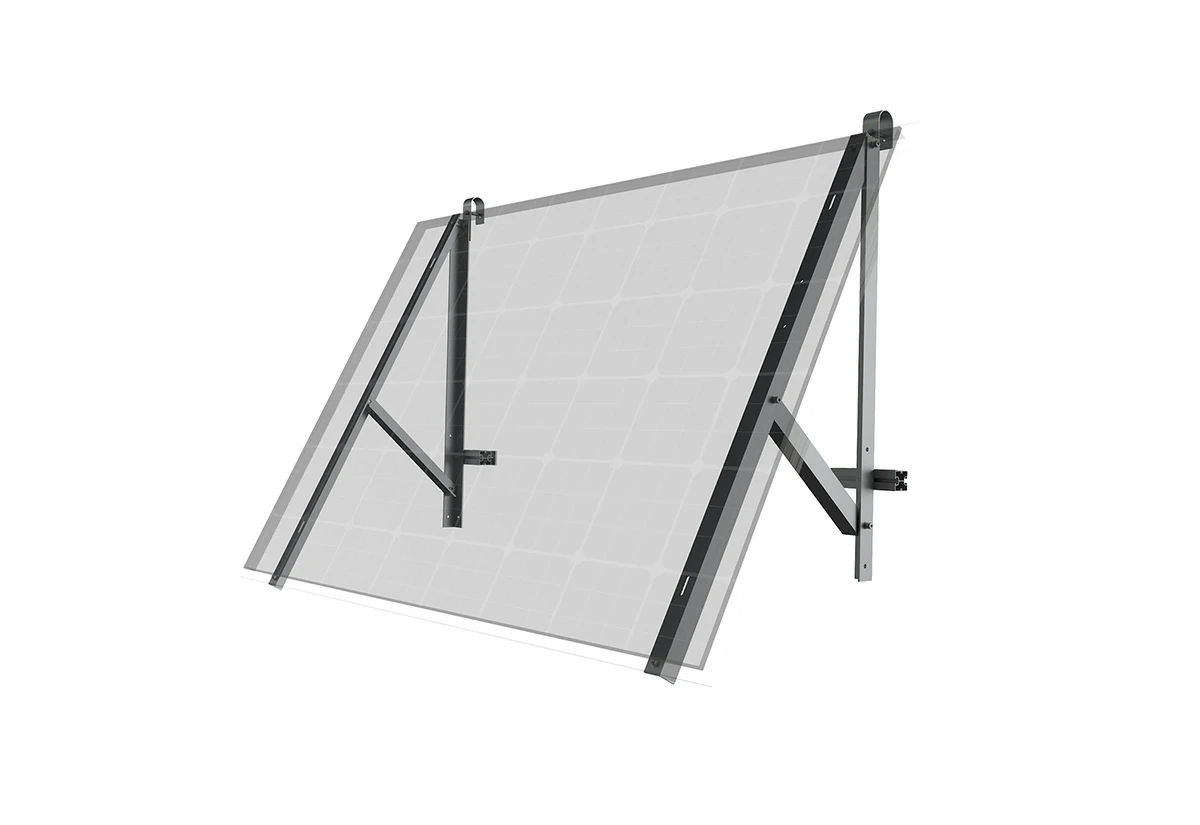

- Le support triangulaire permet de régler l’angle d’inclinaison
Paramètres

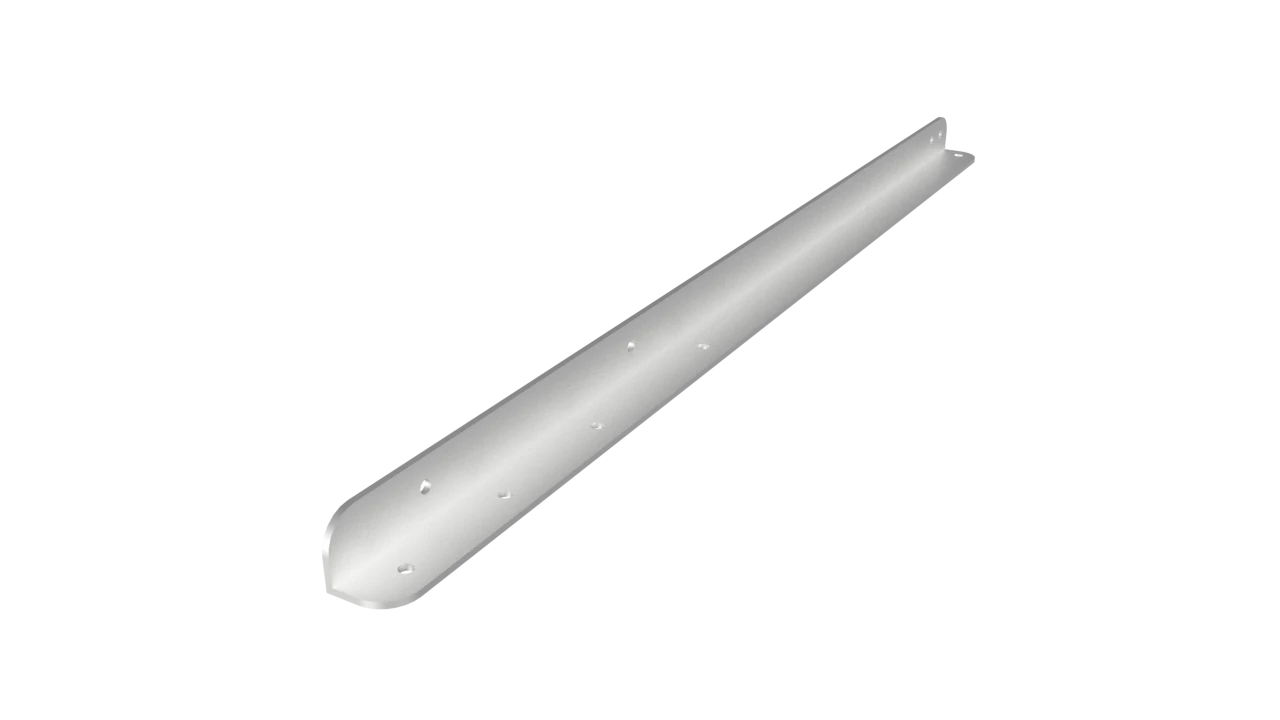

2*Rail de montage 140*40*1150mm
2*Rail de montage 140*40*880mm

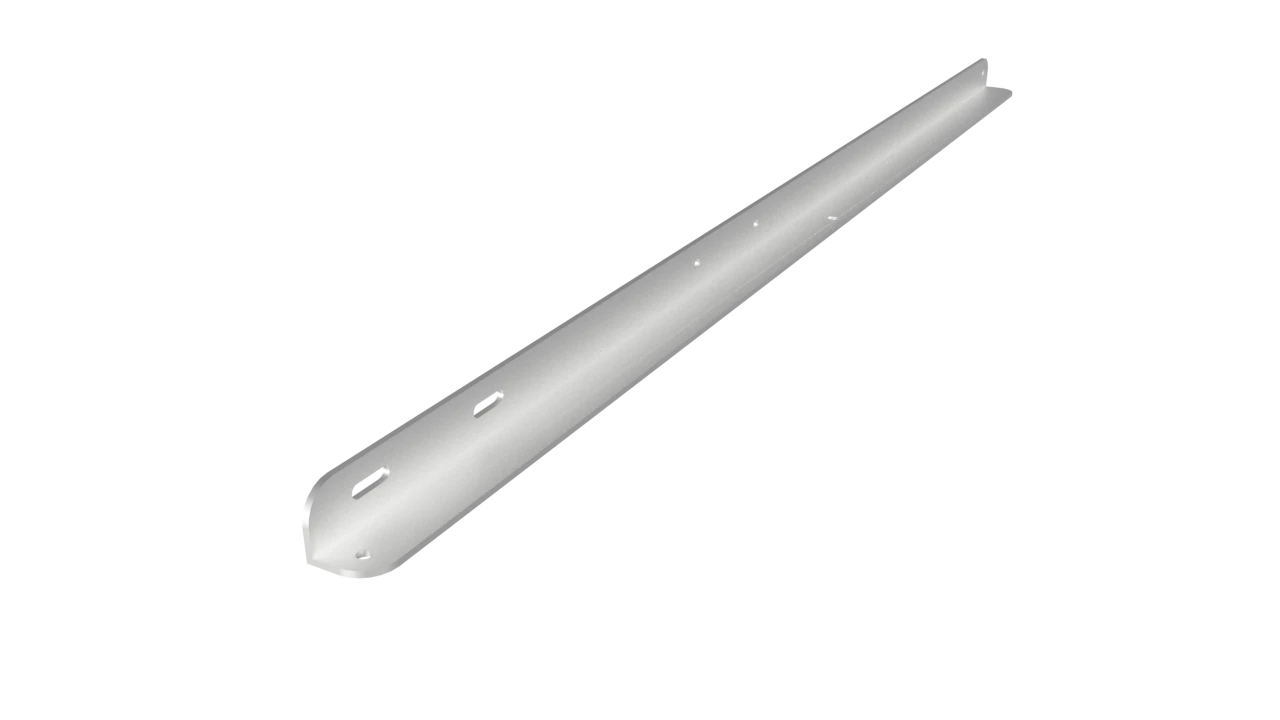

2*Rail de support 40*40*370mm
2*Rail court 40*40*160mm
1*Tableau de fixation de l’onduleur 20*80*6mm

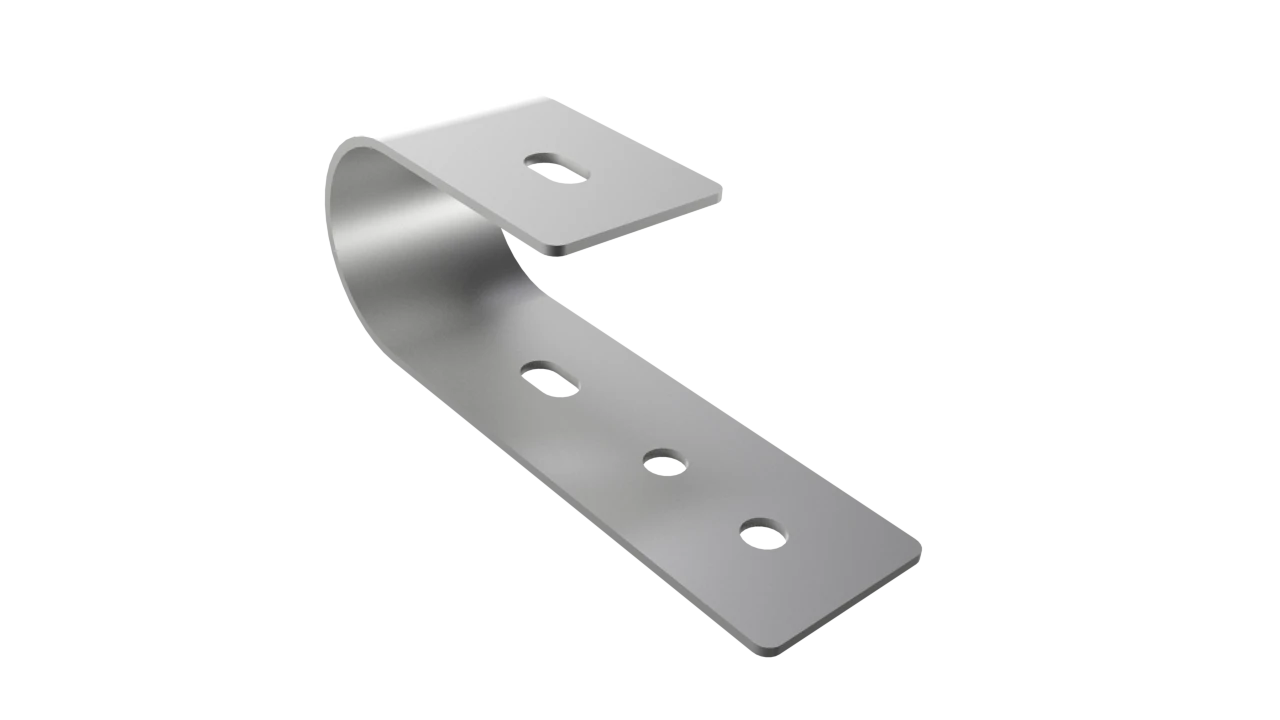

2* Crochet en forme de U

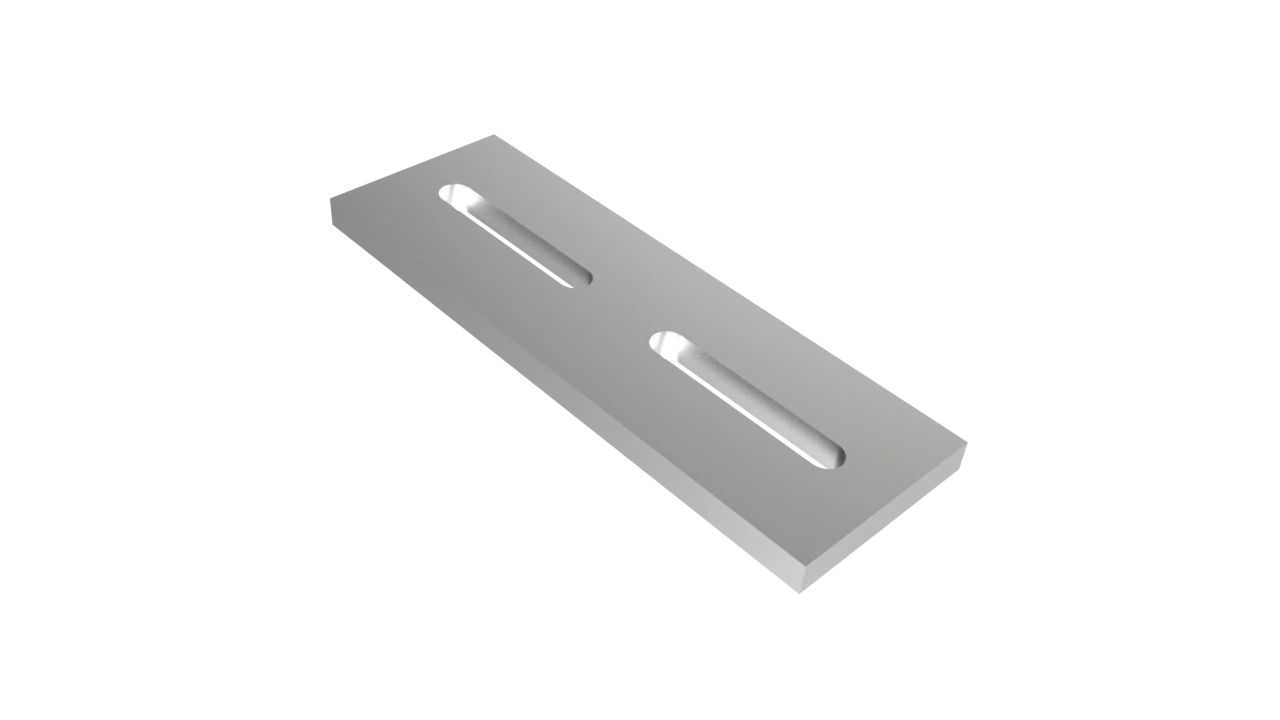

2*Tôle de fixation pour balcon 30*100*6mm
2*M8*14mm Boulon hexagonal avec écrou, rondelle fendue et rondelle plate
2*M8*16mm Boulon Allen avec écrou, rondelle fendue et rondelle plate

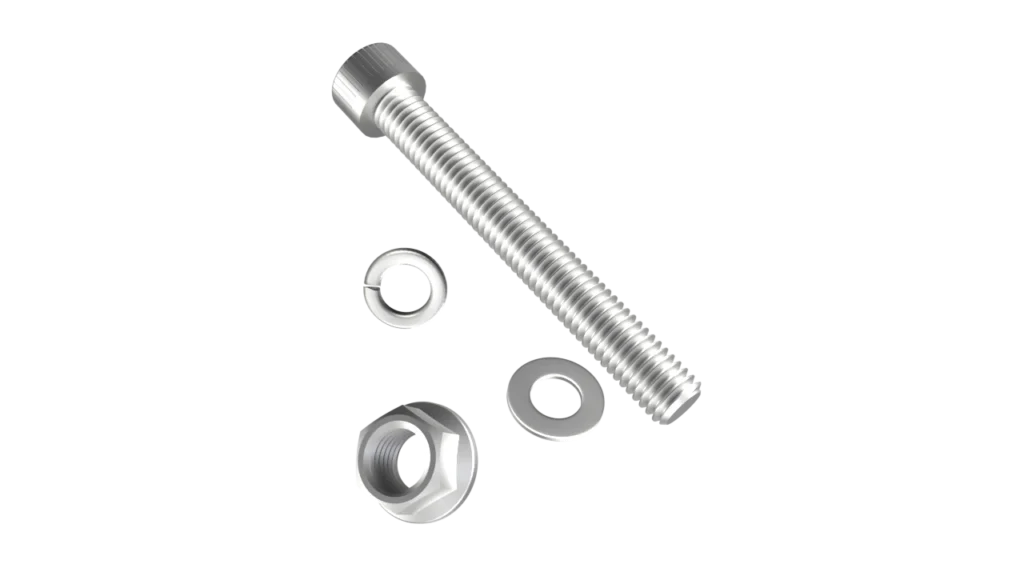

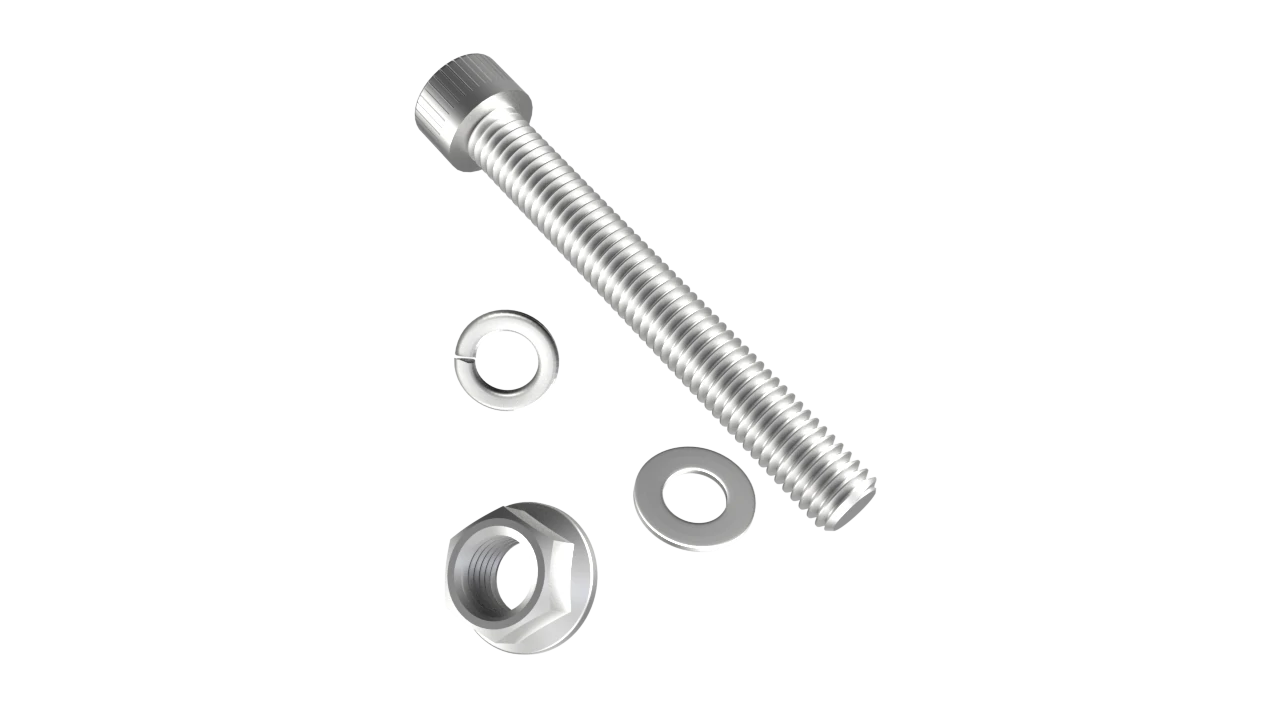

2*M8*60mm boulon Allen avec écrou, rondelle fendue et rondelle plate

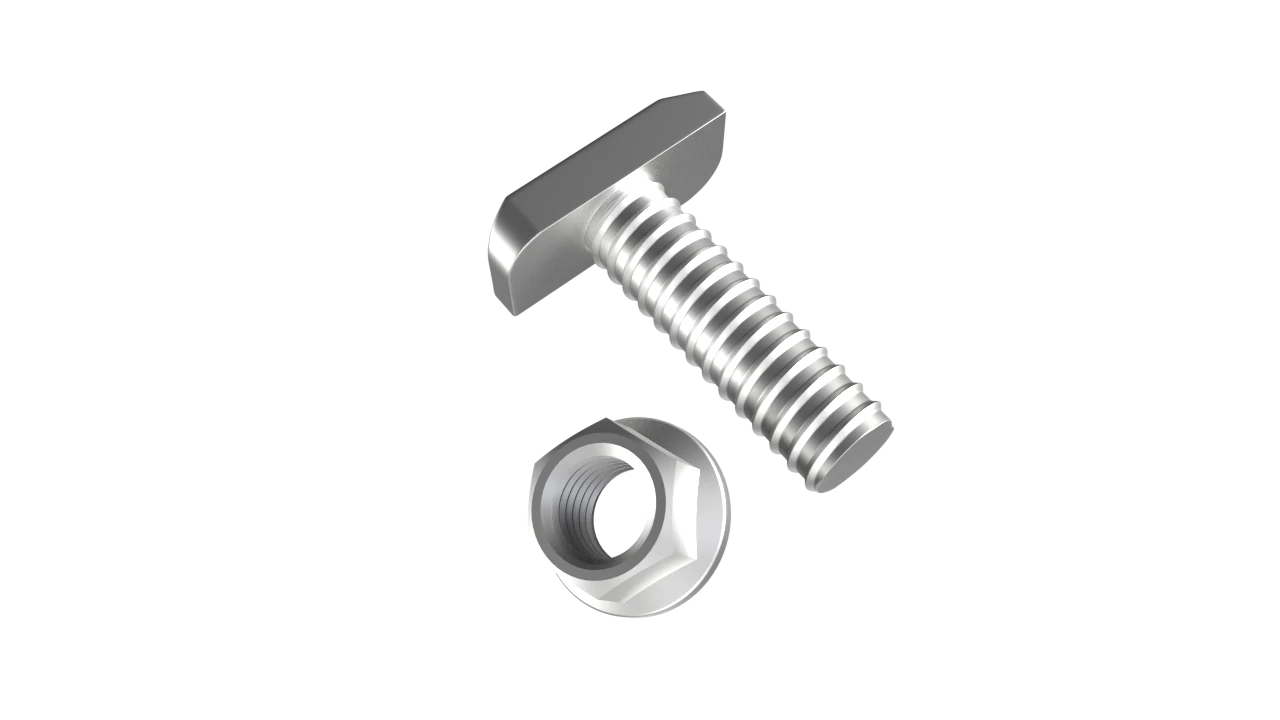

4*M8*40mm boulon à marteau avec écrou
1*Clé Allen (pour boulon Allen M8)
1*Espaceur

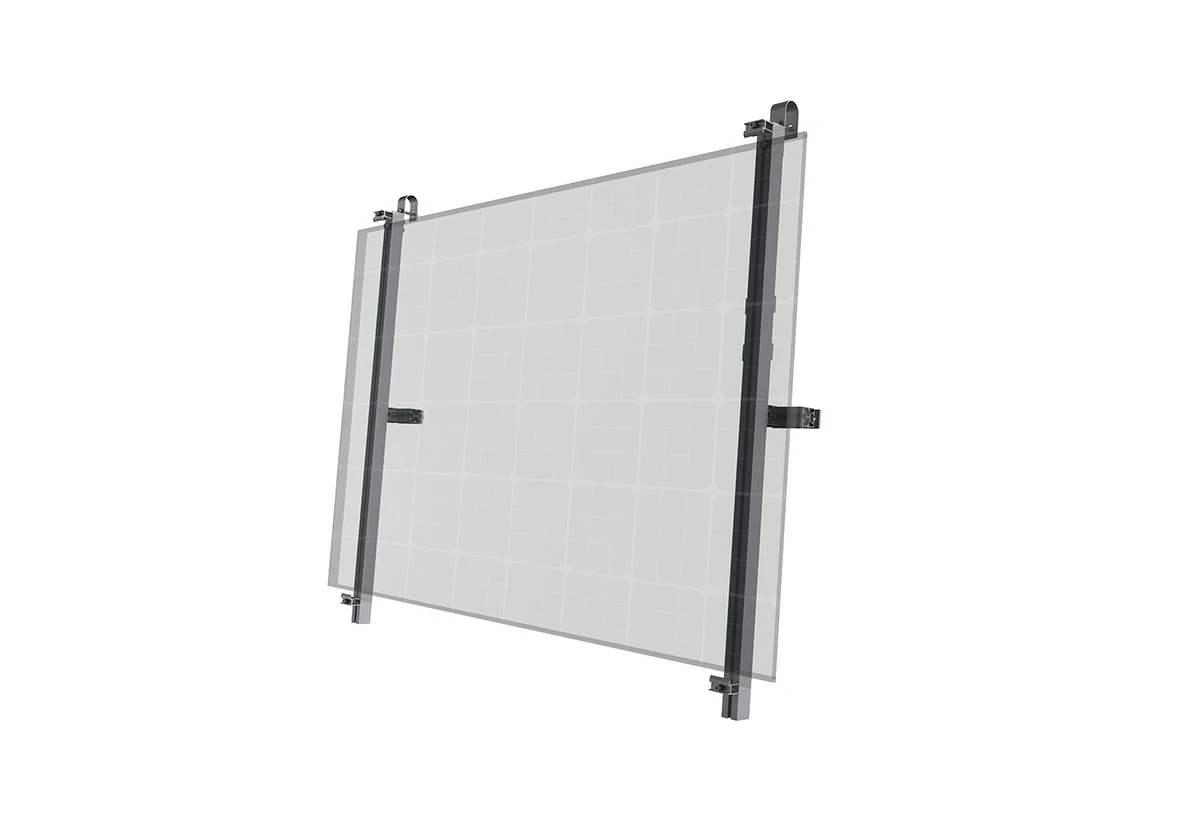

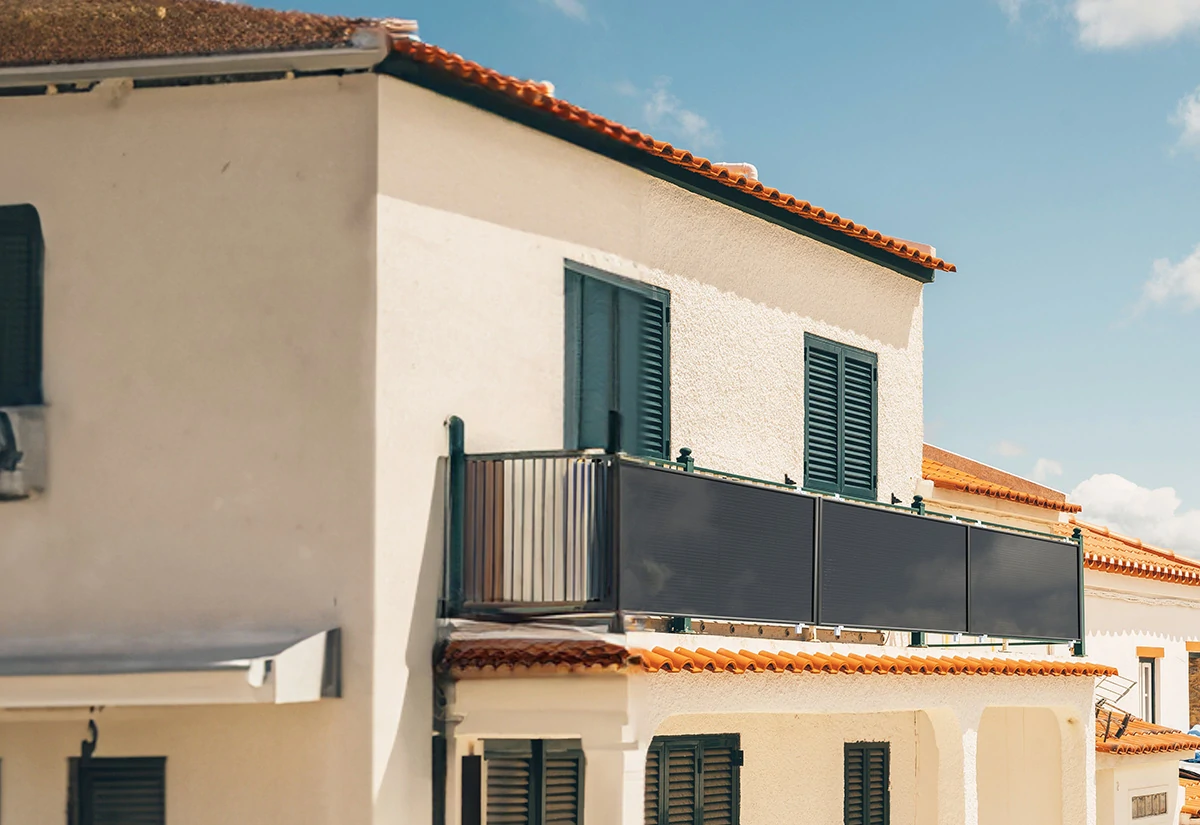

Support PV de Balcon Alu – Montage Vertical
Numéro de modèle : SBV-B
Dimension :
- Pour panneaux solaires 1724 *1134 * 30/35mm
- Peut être personnalisé pour différentes tailles de panneaux solaires
- Matériau : Alliage d’aluminium

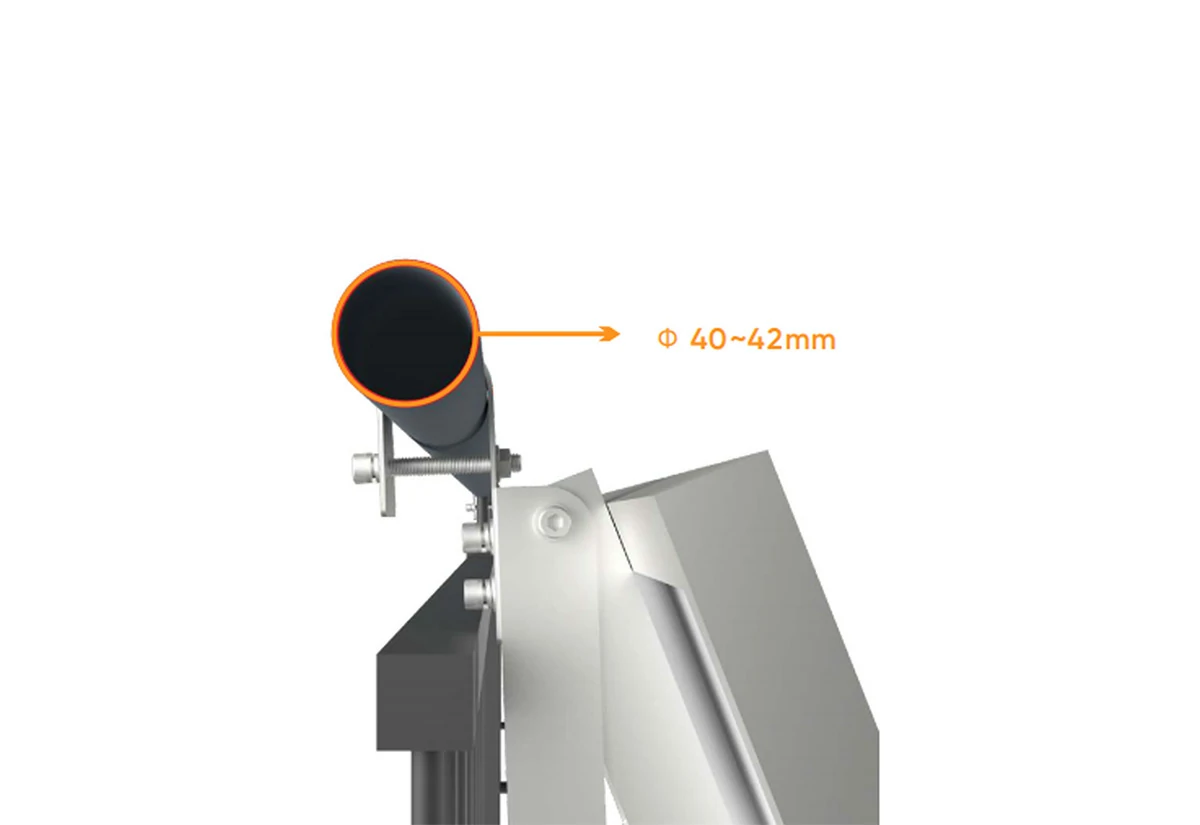

- Crochet de balcon : crochet en forme de U ou crochet carré
- Angle d’inclinaison : 0
Description
- Maximise l’espace du balcon pour l’énergie solaire
- Installation simple et rapide
Paramètres

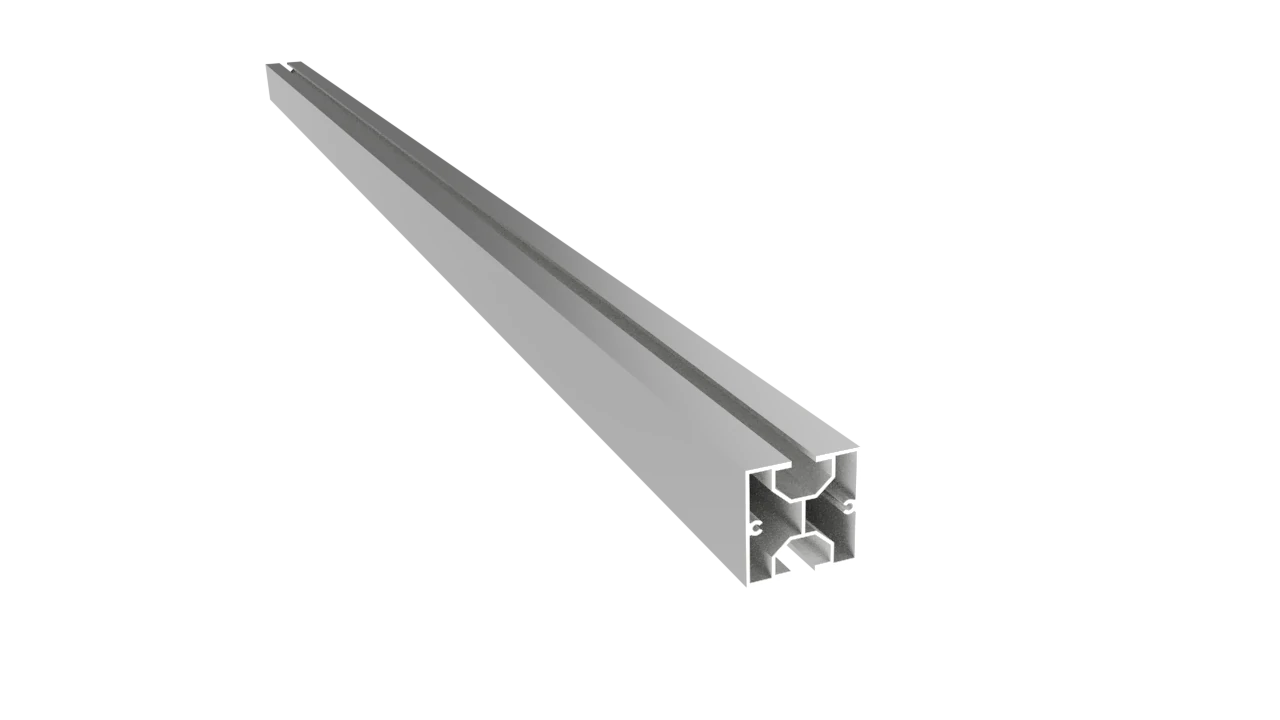

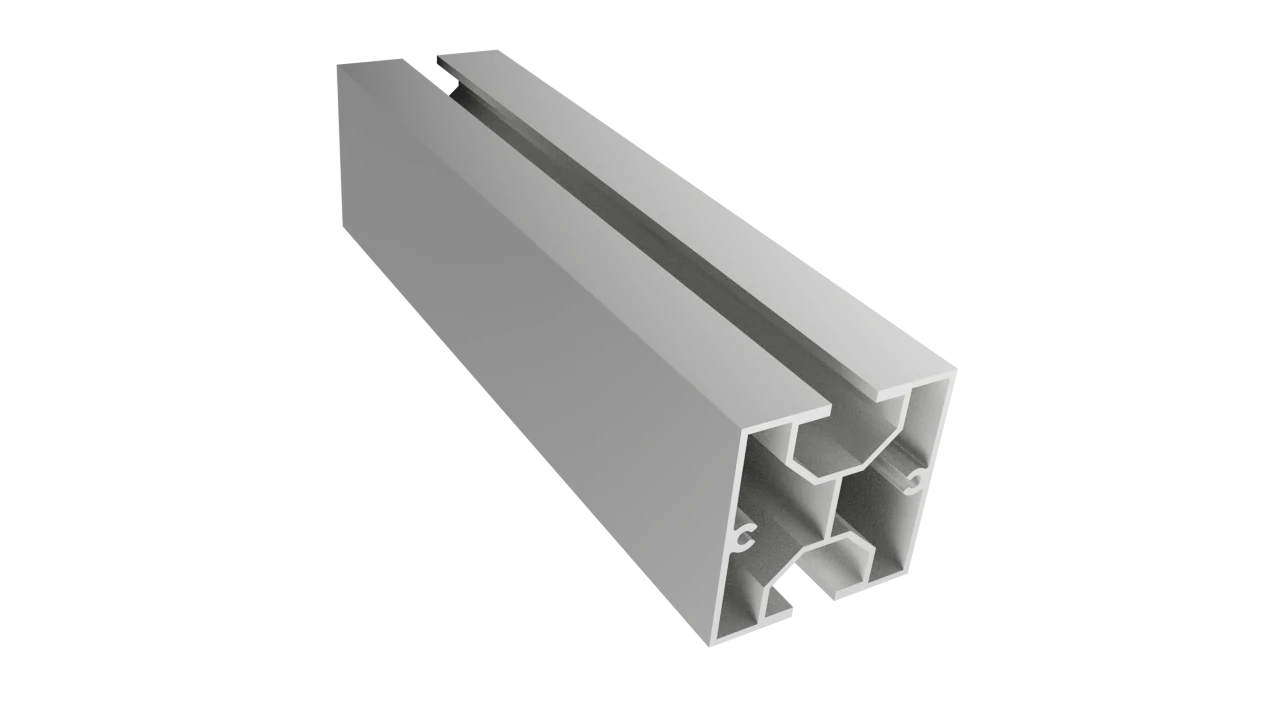

2*Rail de montage 40*40*1200mm
2*Rail court 40*40*160mm

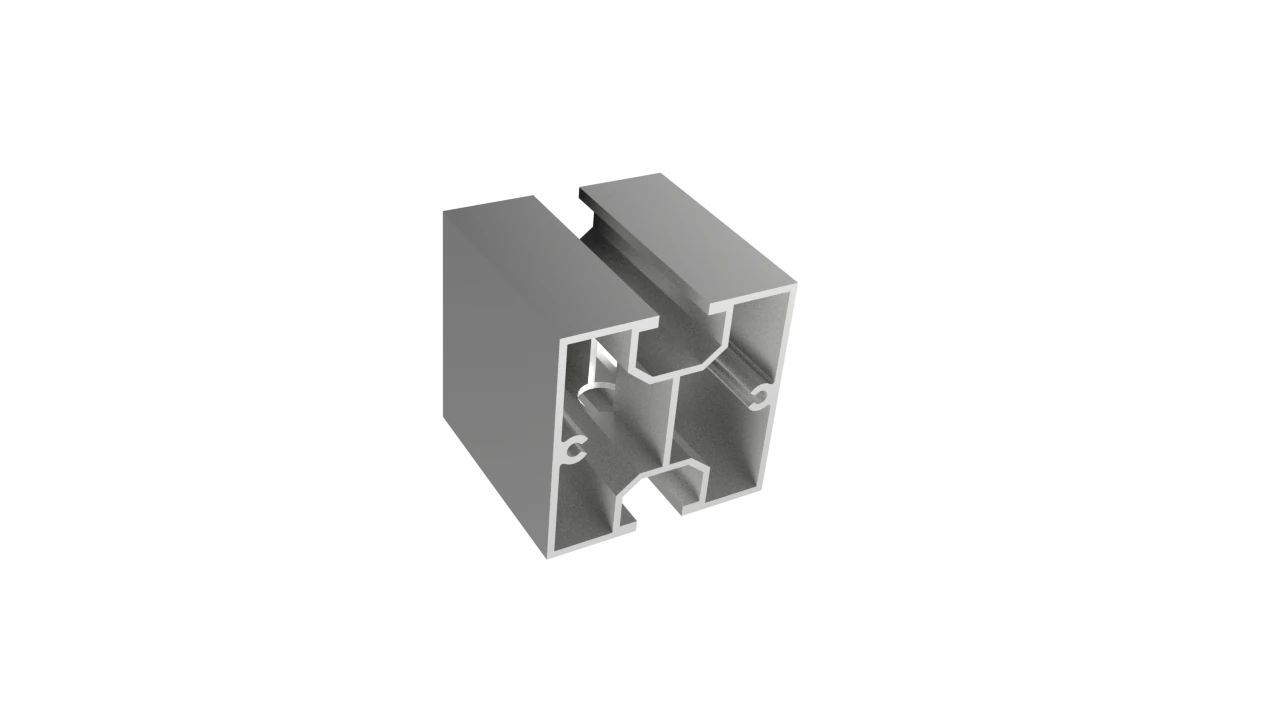

2*Espaceur 40*40*40mm
2*Tableau de fixation de l’onduleur 20*80*6mm
2* Crochet en forme de U

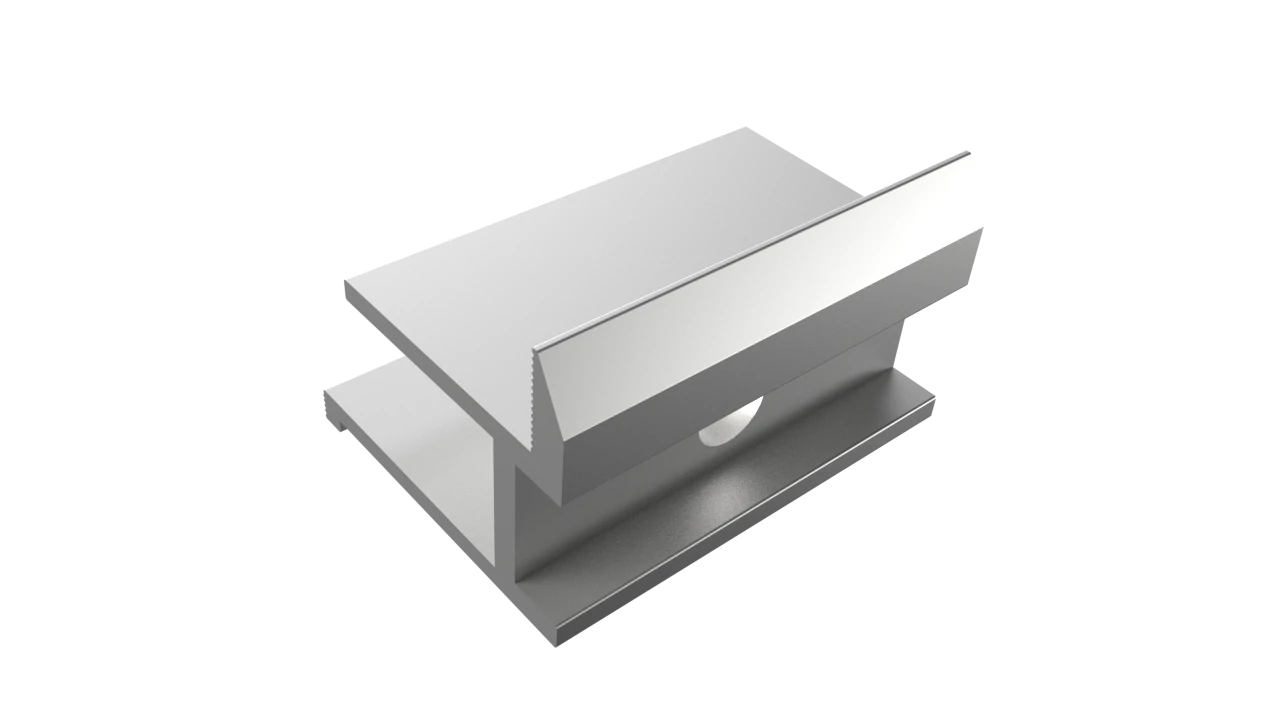

4*Pince d’extrémité 35mm
2*Tôle de fixation pour balcon 30*100*6mm

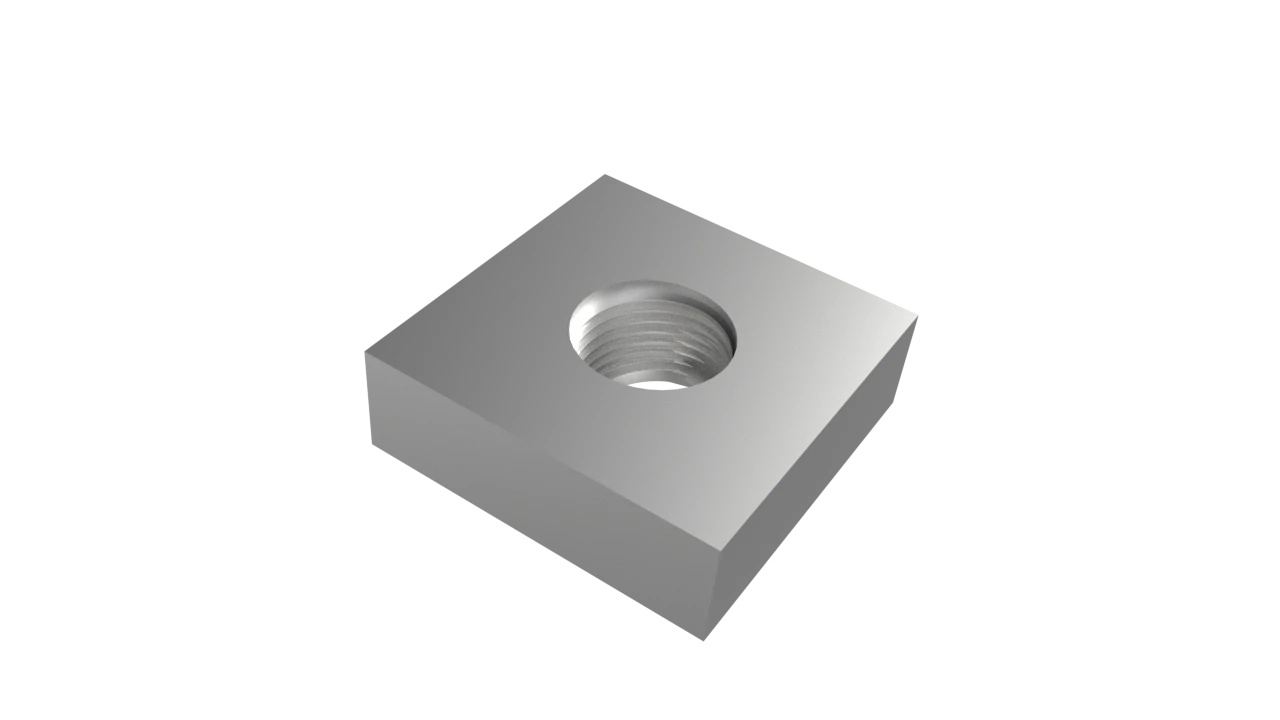

Bloc de fixation 19*19*6mm
(fileté, pour fixer un boulon Allen)

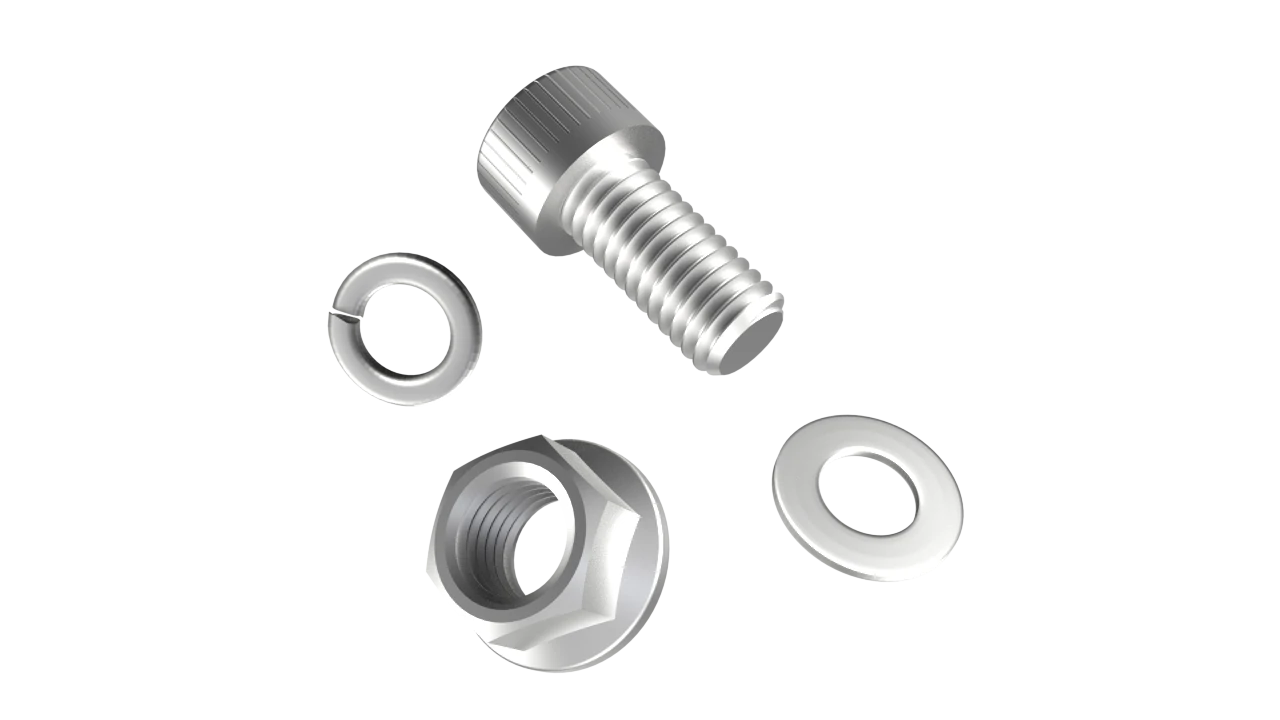

2*M8*16mm Boulon Allen avec écrou, rondelle fendue et rondelle plate

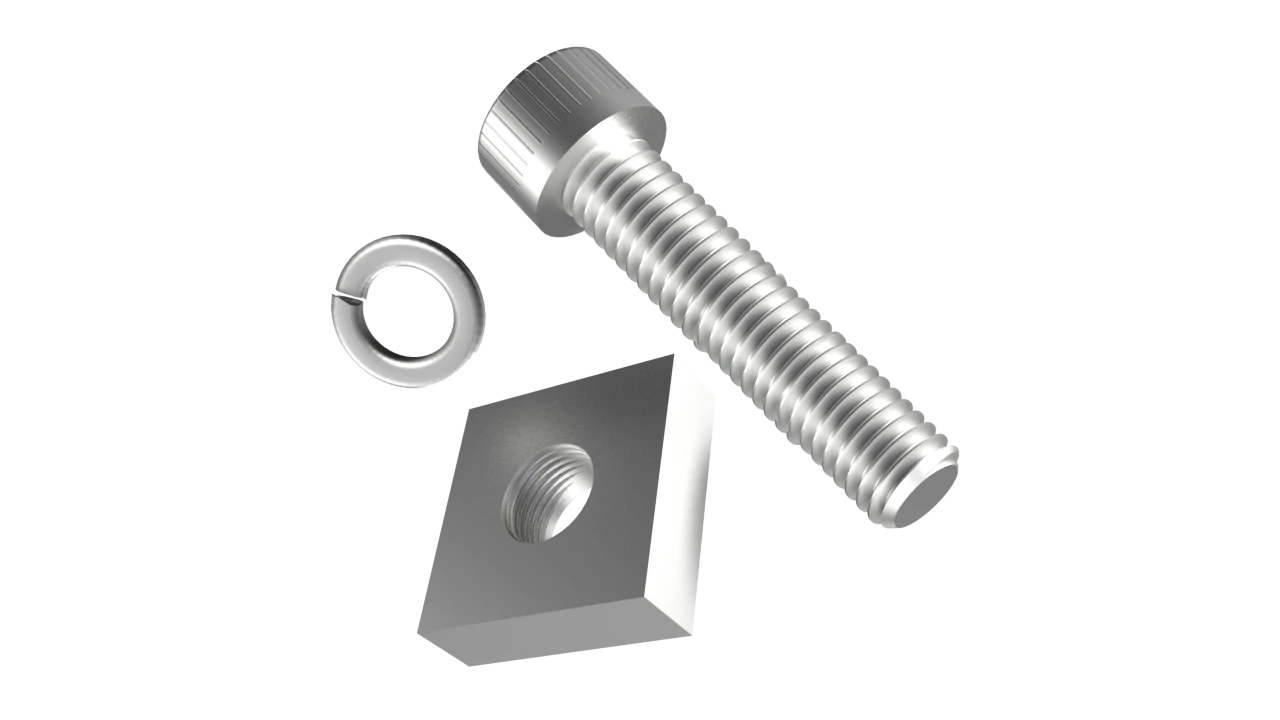

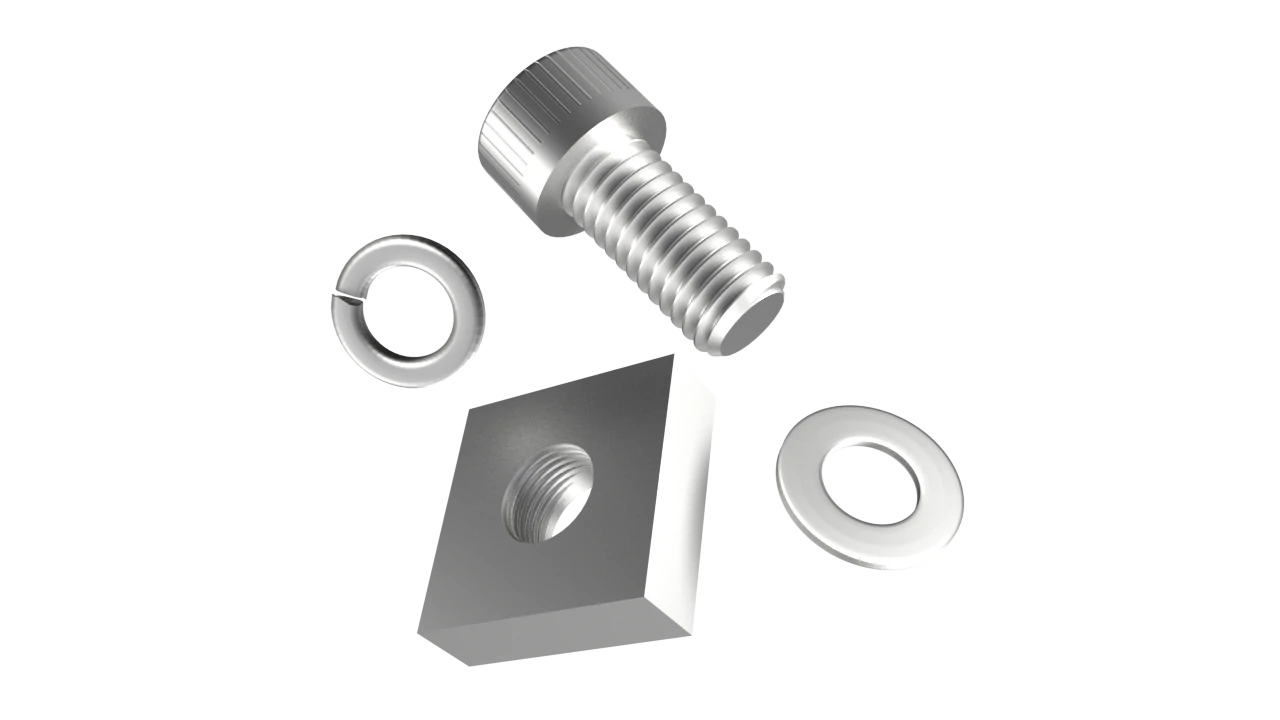

2*M8*16mm boulon Allen avec bloc de fixation, rondelle fendue et rondelle plate
4*M8*40mm boulon Allen avec bloc de fixation et rondelle plate
4*M8*60mm boulon Allen avec écrou, rondelle fendue et rondelle plate

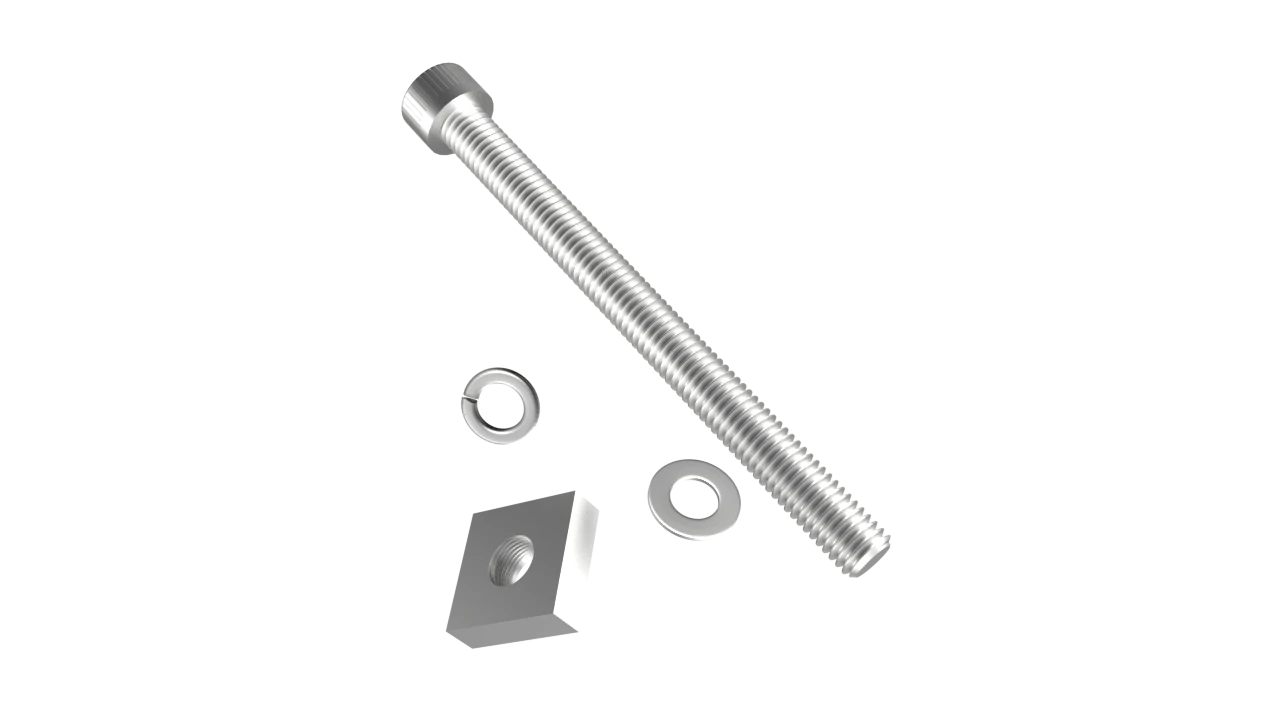

2*M8*95mm boulon Allen avec bloc de fixation, rondelle fendue et rondelle plate
4*M8*40mm boulon à marteau avec écrou
1*Clé Allen (pour boulon Allen M8)
Clé de serrage
