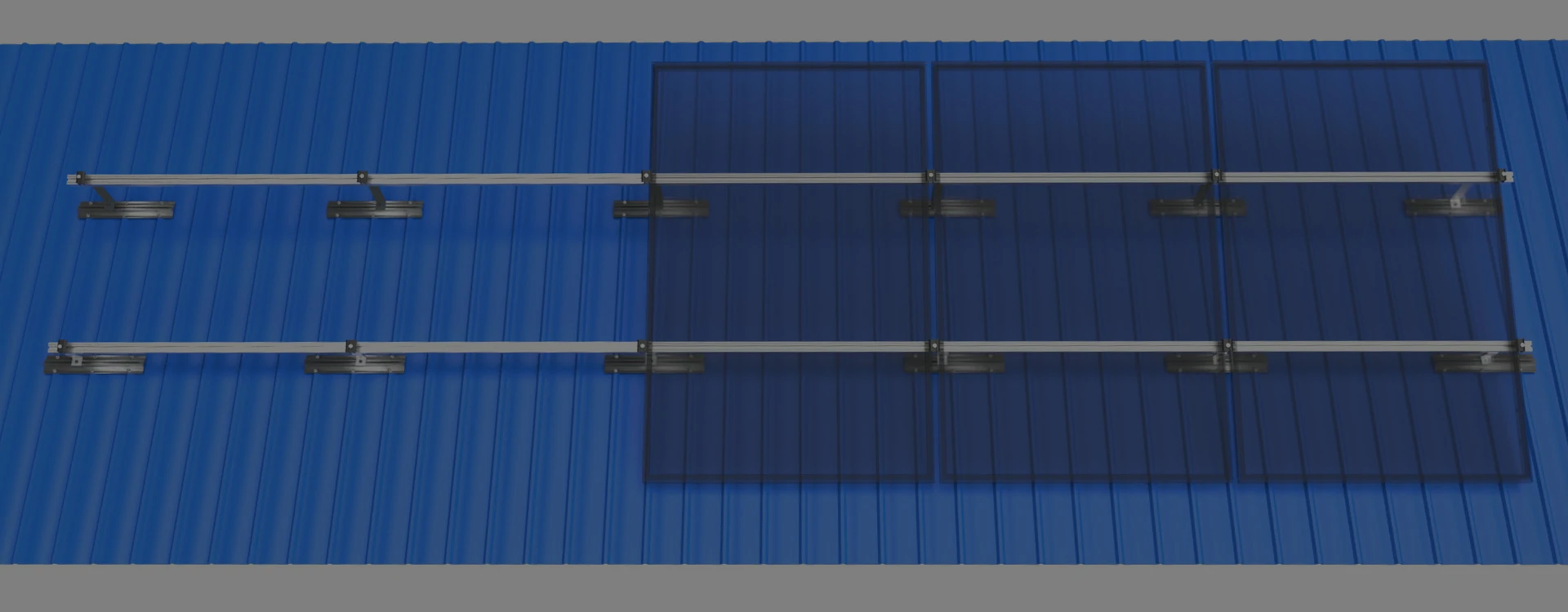

Support solaire trapézoïdal en métal pour toiture

Clamp d’extrémité 30mm
Fixez le panneau solaire d’une épaisseur de 30mm.

Clamp d’extrémité 35mm
Fixez le panneau solaire d’une épaisseur de 35mm.

Boulon à marteau
M10 * 25mm Pour connecter le rail de montage et le support

Ecrou M10
Pour boulon M10

Kit de boulons hexagonaux M8 * 16mm
Pour connecter le rail de montage de la tôle trapézoïdale et le support.

Kit de boulons Allen M8 * 45mm
Pour la pince centrale et la pince d’extrémité de 30mm

Kit de boulons Allen M8 * 50mm
Pour pince d’extrémité de 35mm

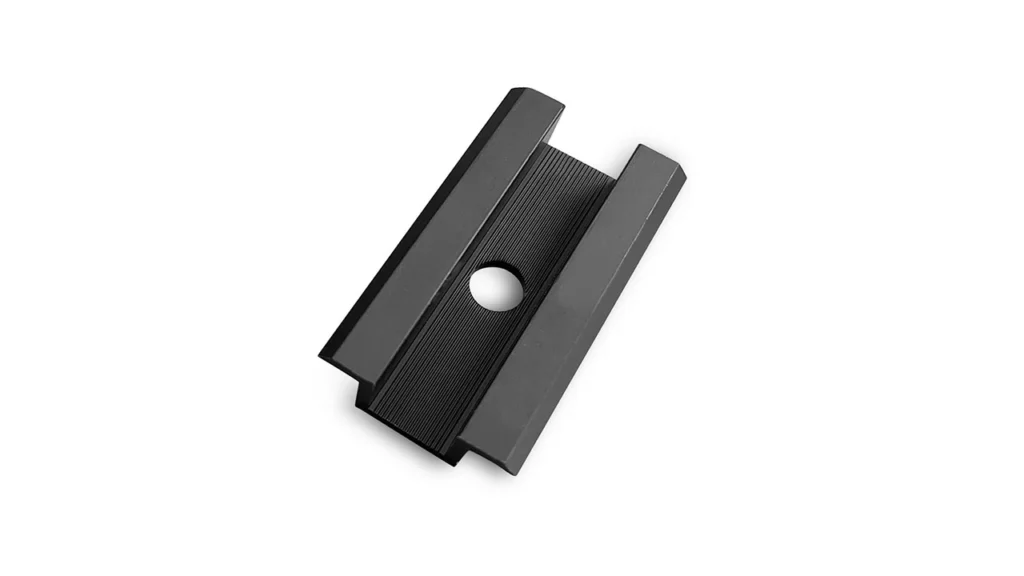

Collier de serrage central
Fixer le panneau solaire de 30/35 mm

Rail de montage 40 * 40 mm
L3580 * B40 * H40mm
Supporte les panneaux solaires
La fente supérieure convient à la structure à fente M8
Le support inférieur convient aux boulons à marteau

Vis à tête cylindrique
M8 * 100mm Vis à bois

Rail Splice
40 * 40mm
Connexion de deux rails de montage

Ruban d’étanchéité
L= 30m
Collé au fond de la feuille trapézoïdale
rail de montage pour l’étanchéité.

Écrou à fente pour boulon M8
M8
Glisser dans la fente du rail de montage

Stand 226mm
L= 226mm
Rail de montage Connect et rail de montage de la feuille trapézoïdale
, pour une inclinaison de 15°
du panneau solaire.

Stand 75mm
L= 75mm
Rail de montage Connect et rail de montage de la tôle trapézoïdale

Vis à tôle fine
M5.5 * 25mm
Fixer le rail de montage de la tôle trapézoïdale à
tôle trapézoïdale

Rail de montage de la tôle trapézoïdale
L= 400mm
Fixez la tôle trapézoïdale et connectez
les rails de montage.
