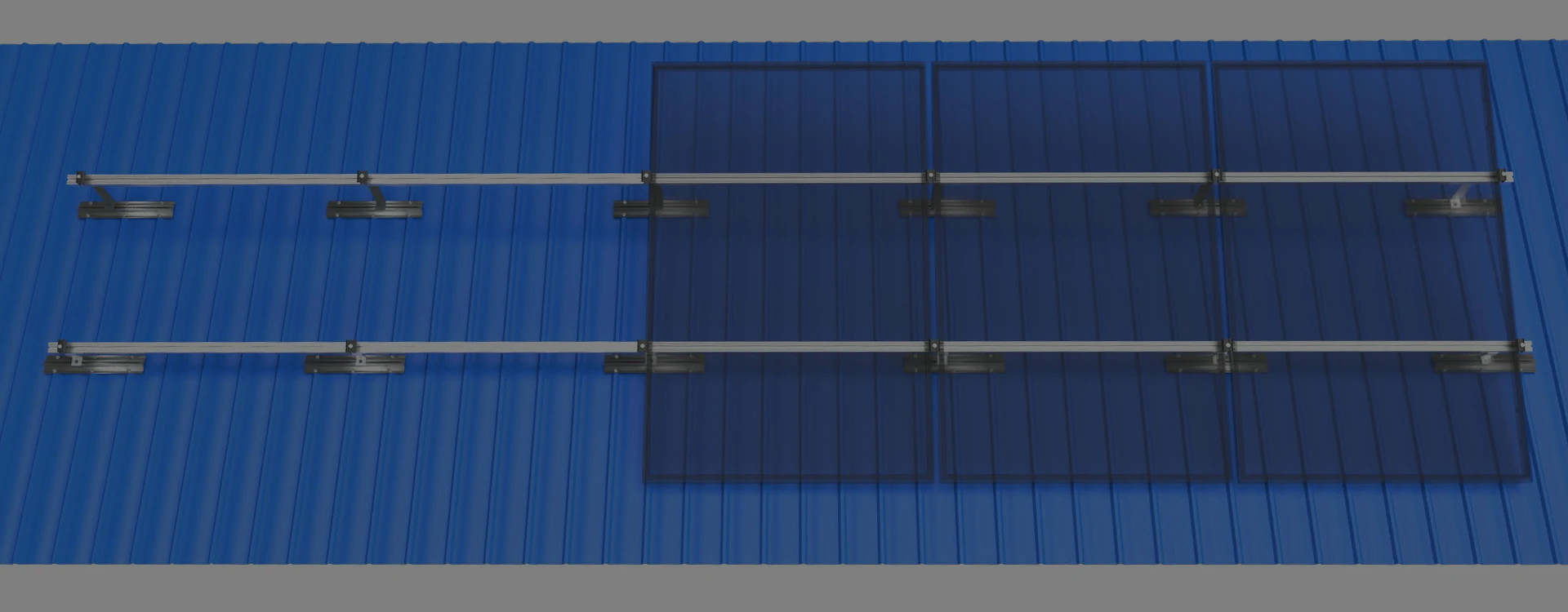

PV Halterung für Trapezblech: Effiziente Montagesysteme

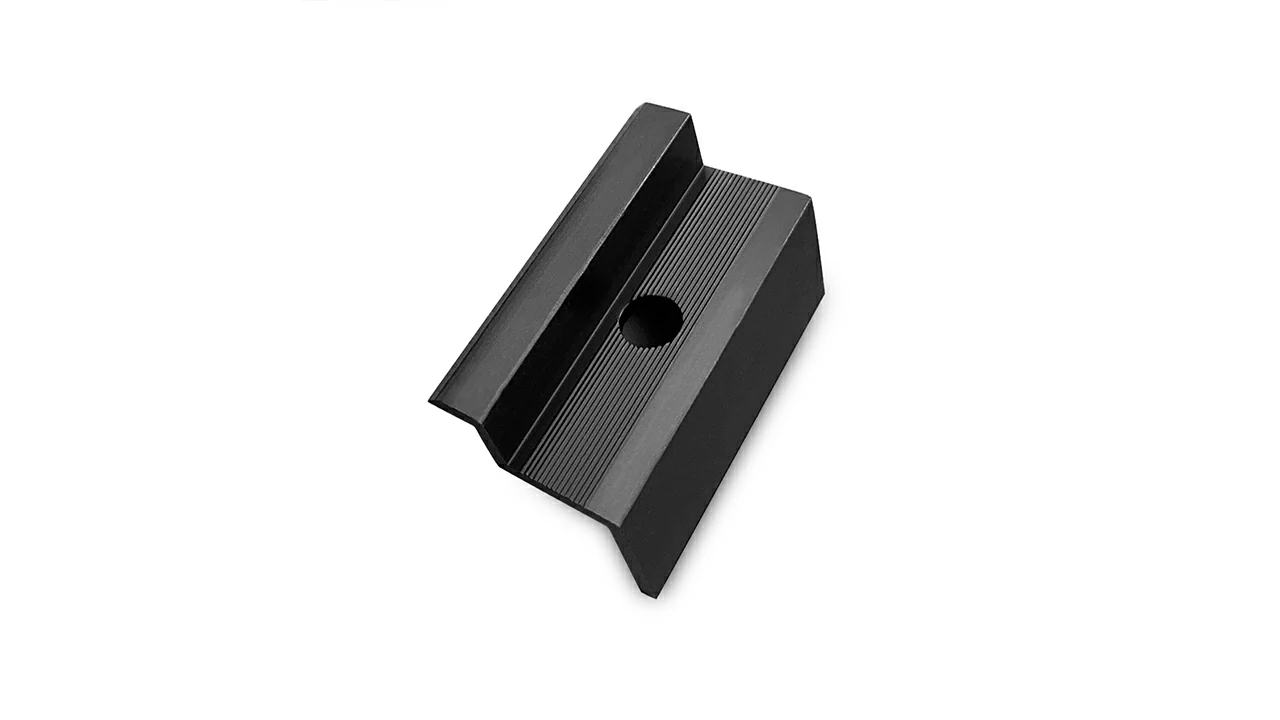

Endklemme 30mm
Sichern Sie ein 30mm dickes Solarpanel

Endklemme 35mm
Sichern Sie ein 35mm dickes Solarpanel

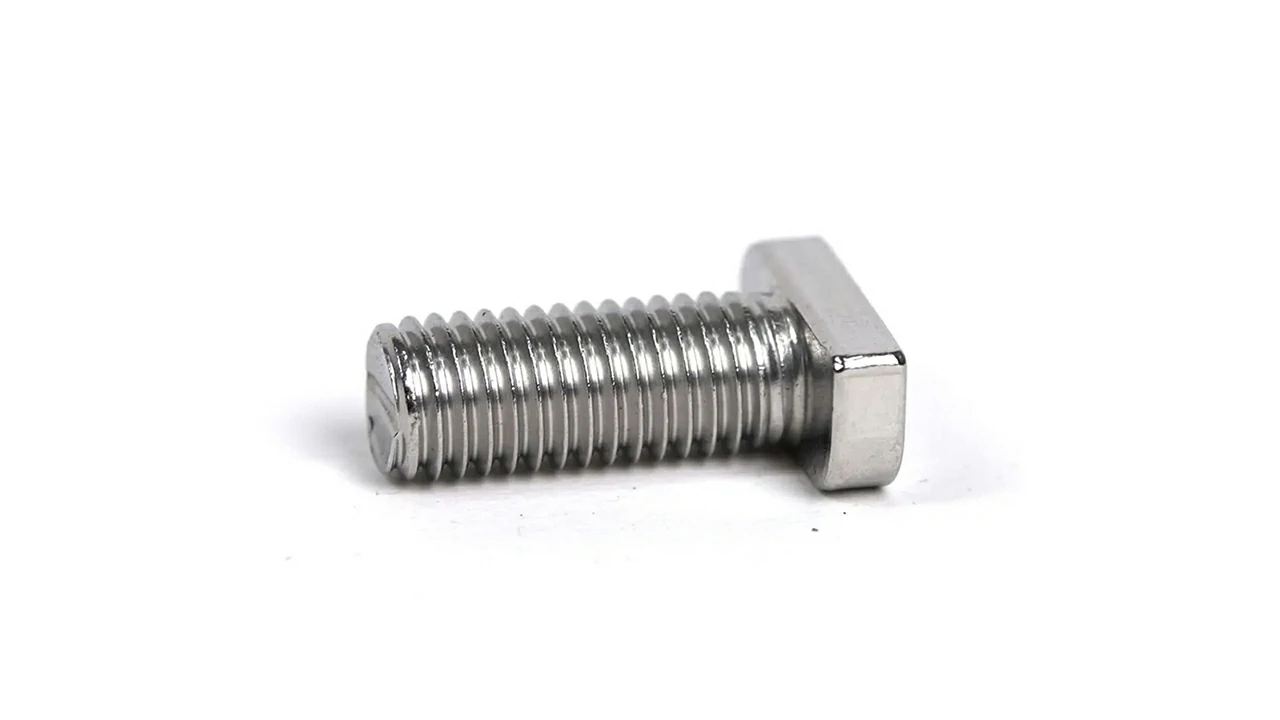

Hammerschraube
M10 * 25mm Zur Verbindung von Montageschiene und Ständer

M10 Mutter
Für M10 Bolzen

M8 * 16mm Sechskantschraubensatz
Zur Verbindung von Trapezblech-Montageschiene & Ständer

M8 * 45mm Inbusschraube
Für Mittelklemme & 30mm Endklemme

M8 * 50mm Inbusschraube
Für 35mm Endklemme

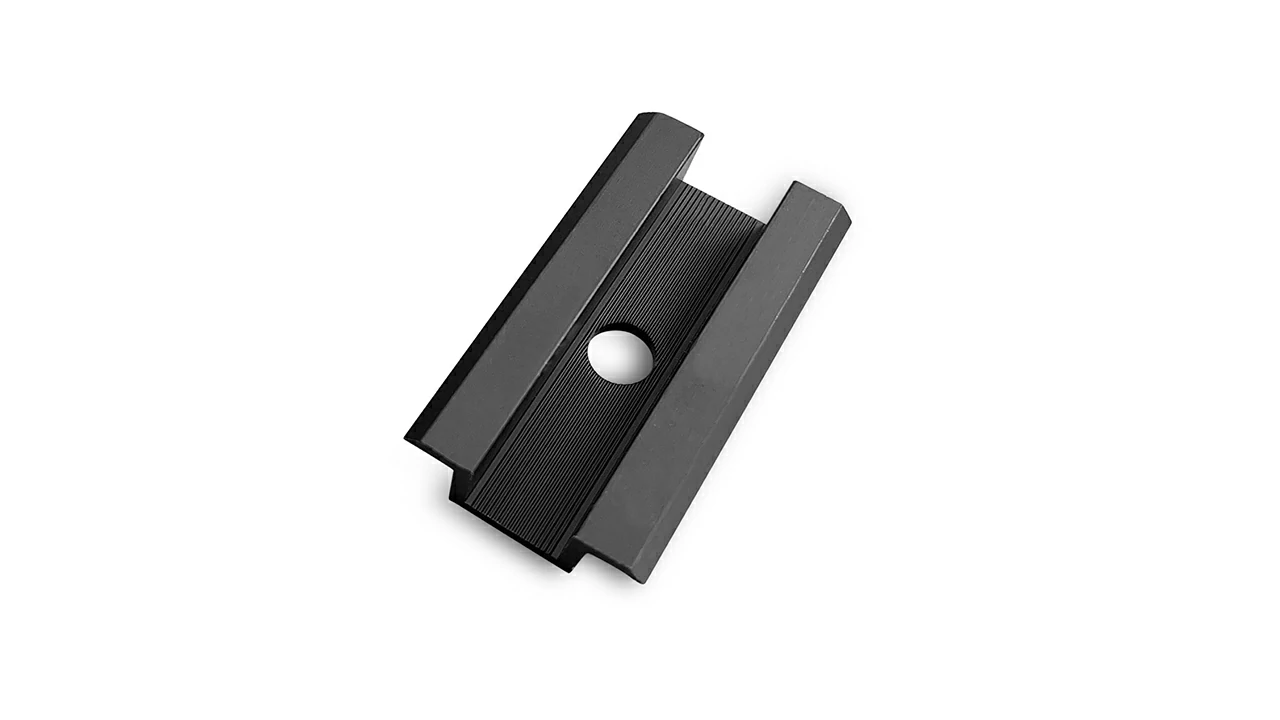

Mittlere Klemme
Sichern Sie 30/35mm Solarmodule

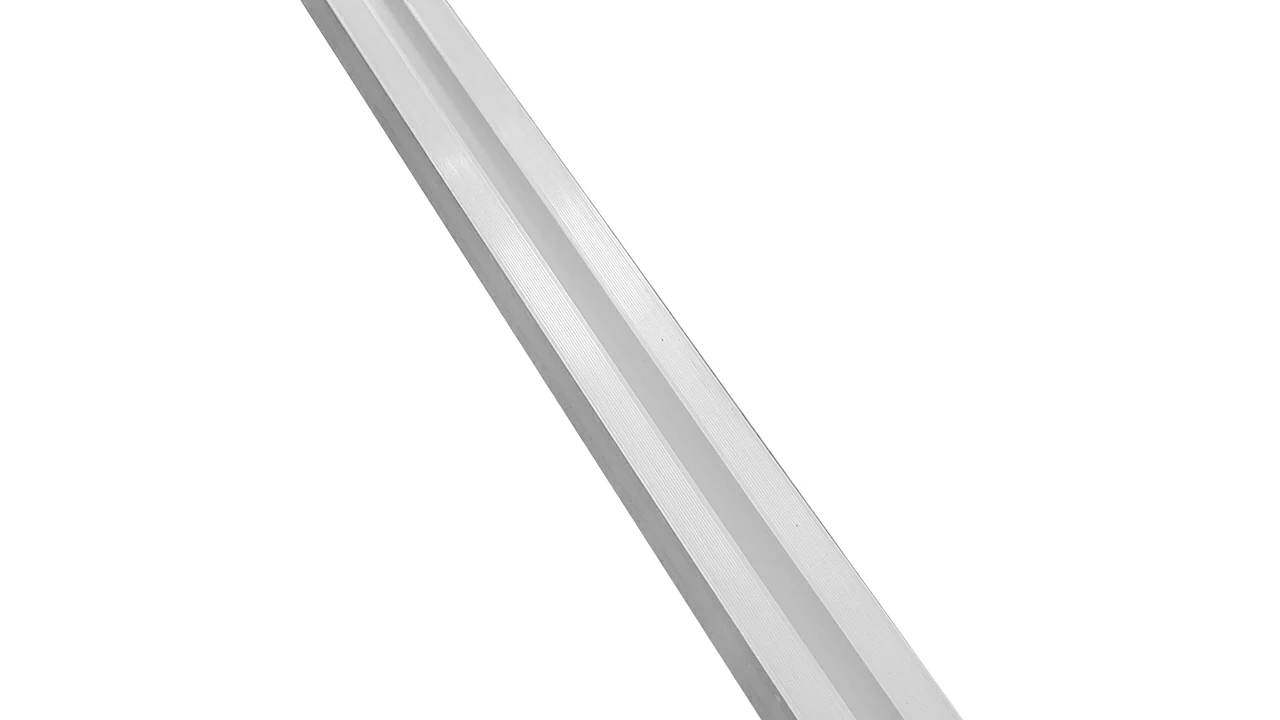

Montageschiene 40 * 40 mm
L3580 * B40 * H40mm
Stützen Sie Solarmodule
Oberer Schlitz geeignet für M8 Schlitzstruktur
Untere Halterung passt für Hammerbolzen

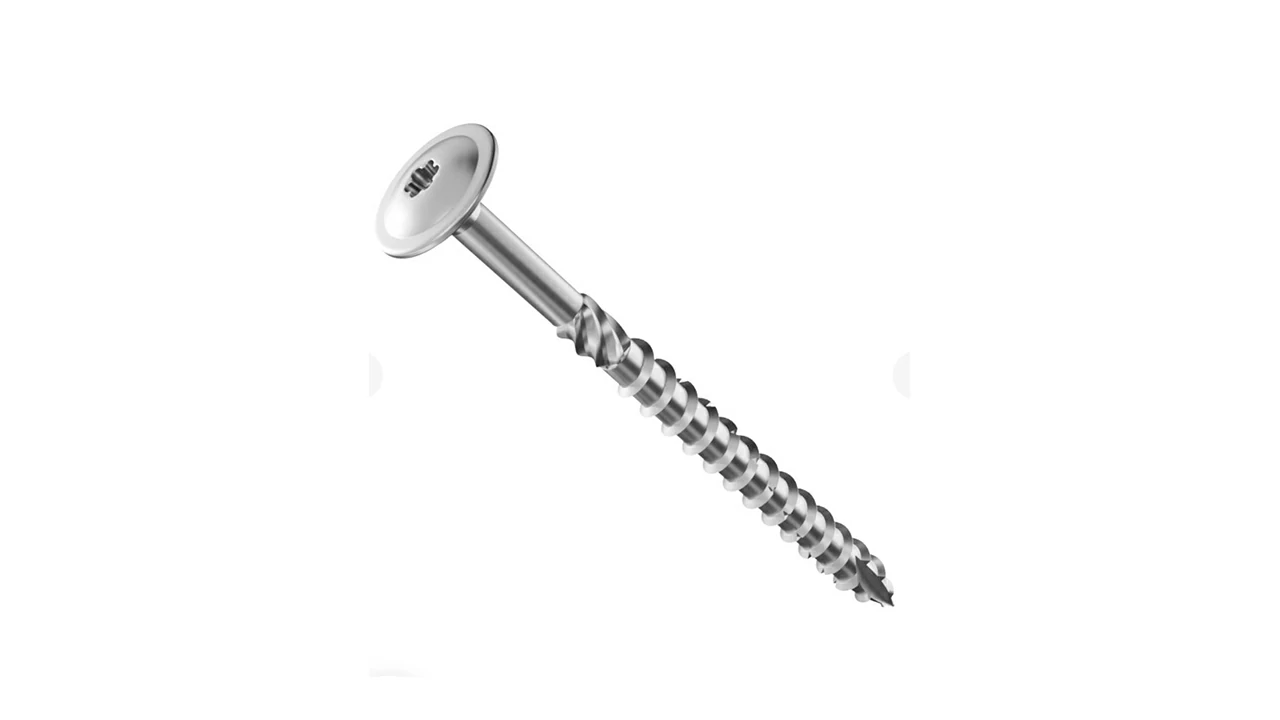

Flachkopfschraube
M8 * 100mm Holzschraube

Schienenverbinder
40 * 40mm
Verbinden von zwei Montageschienen

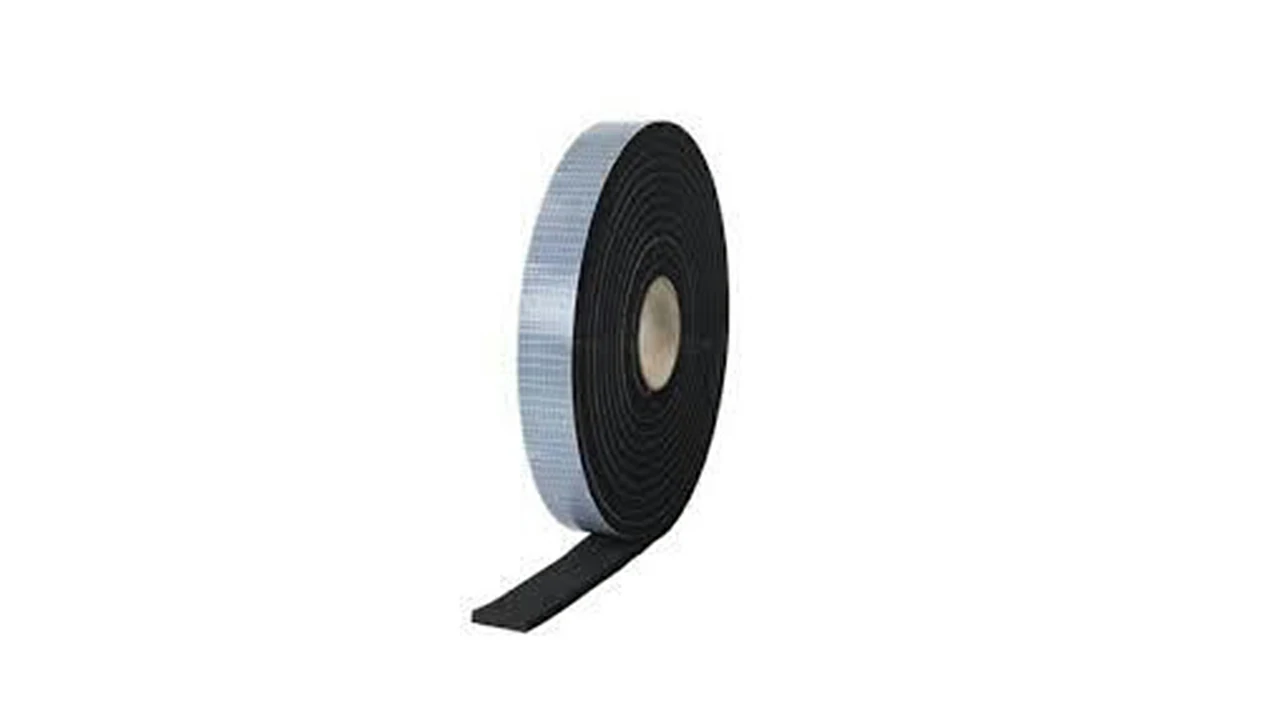

Dichtungsband
L= 30m
Verklebt auf der Unterseite der Trapezblech-Montageschiene
zur Abdichtung

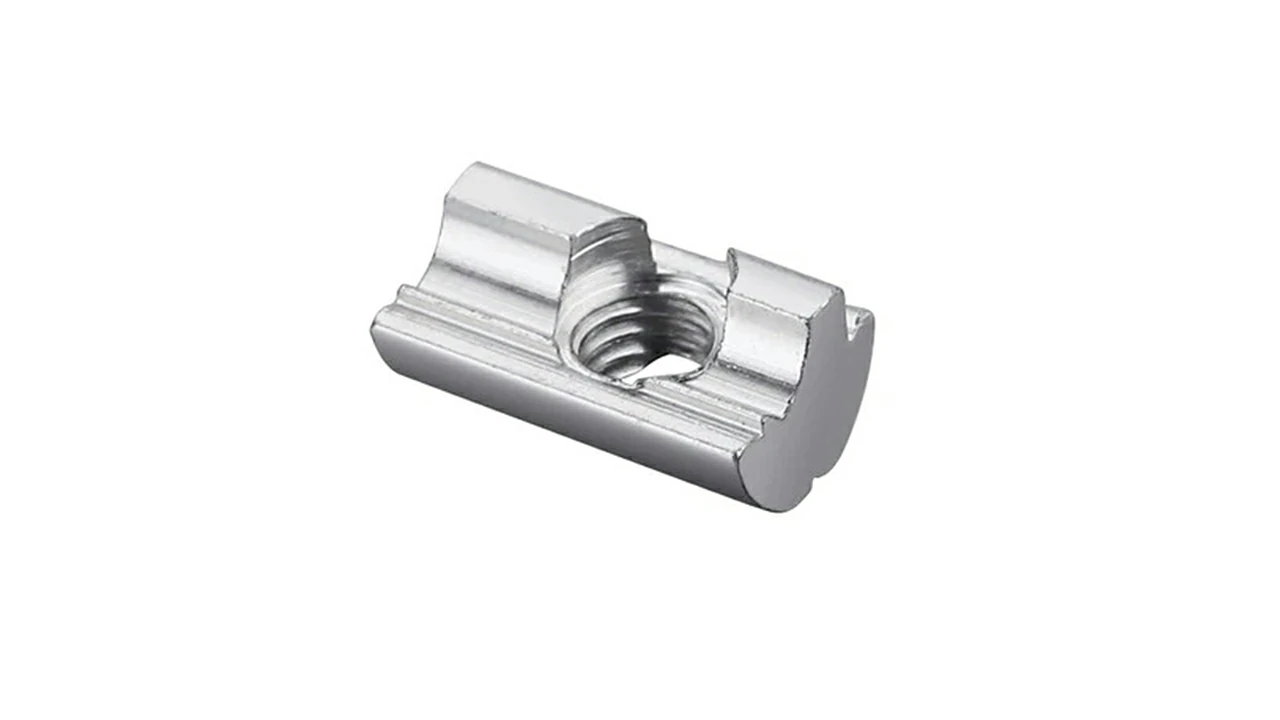

Nutenstein für M8 Bolzen
M8
In die Nut der Montageschiene schieben

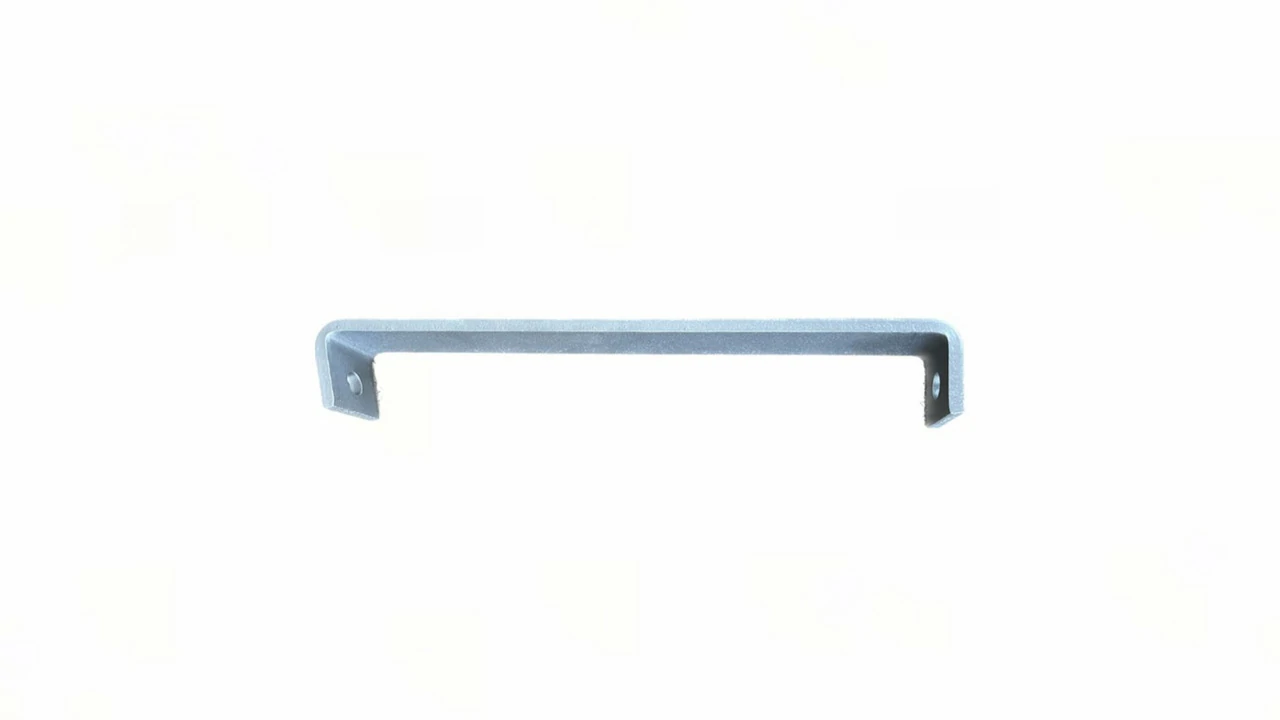

Ständer 226mm
L= 226mm
Verbinden Sie Montageschiene und Trapezblech
Montageschiene, erreichen Sie 15°
Neigung des Solarpanels

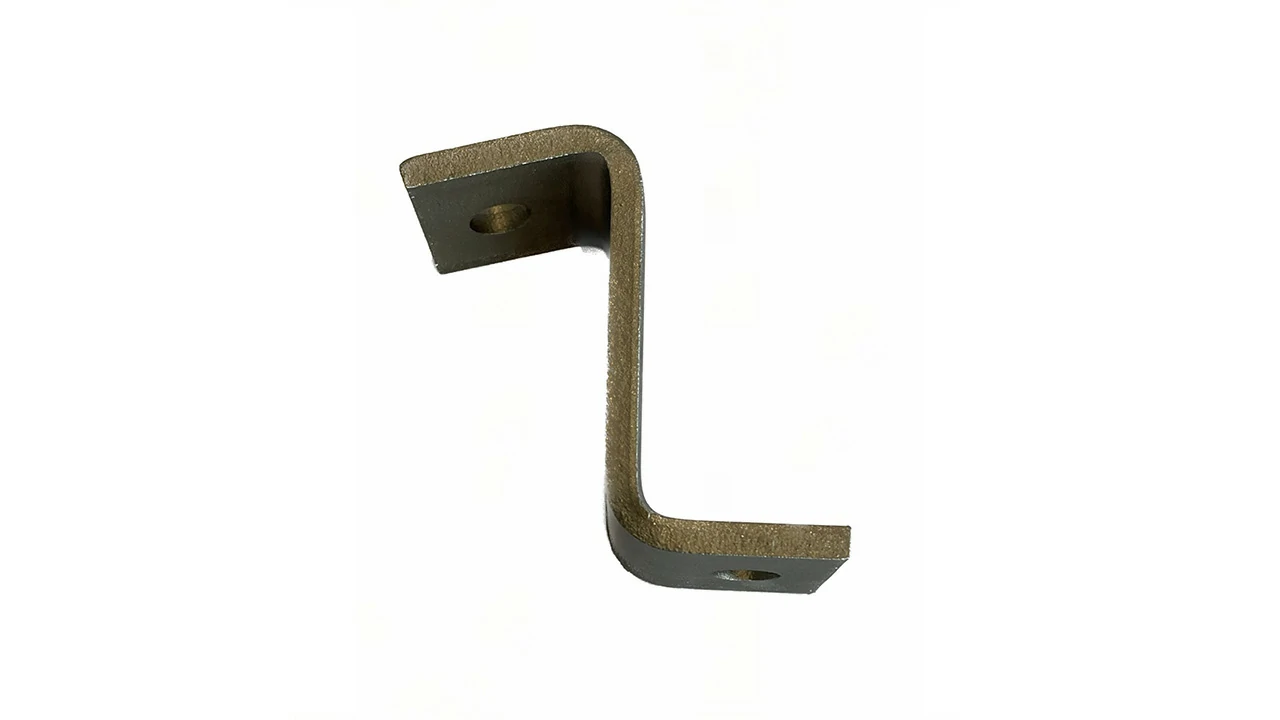

Ständer 75mm
L= 75mm
Verbinden Sie Montageschiene und Trapezblech
Montageschiene

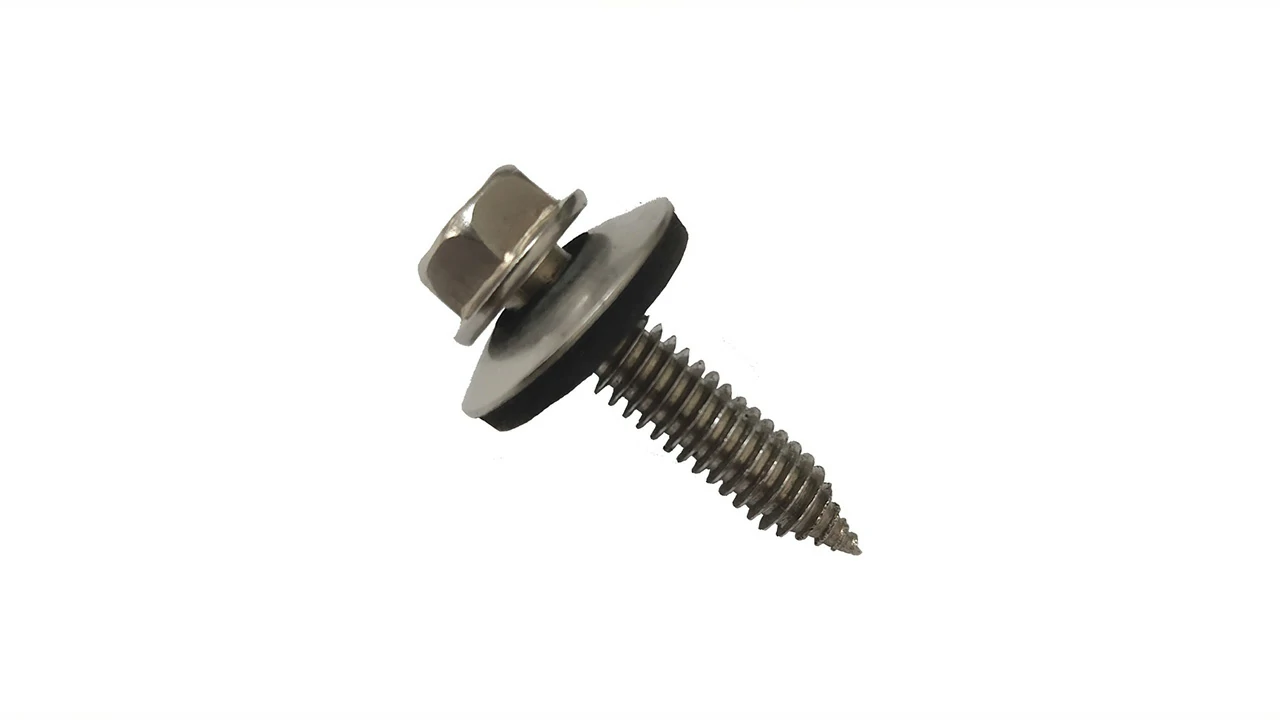

Dünnblechschraube
M5,5 * 25mm
Trapezblech-Montageschiene an
Trapezblech befestigen

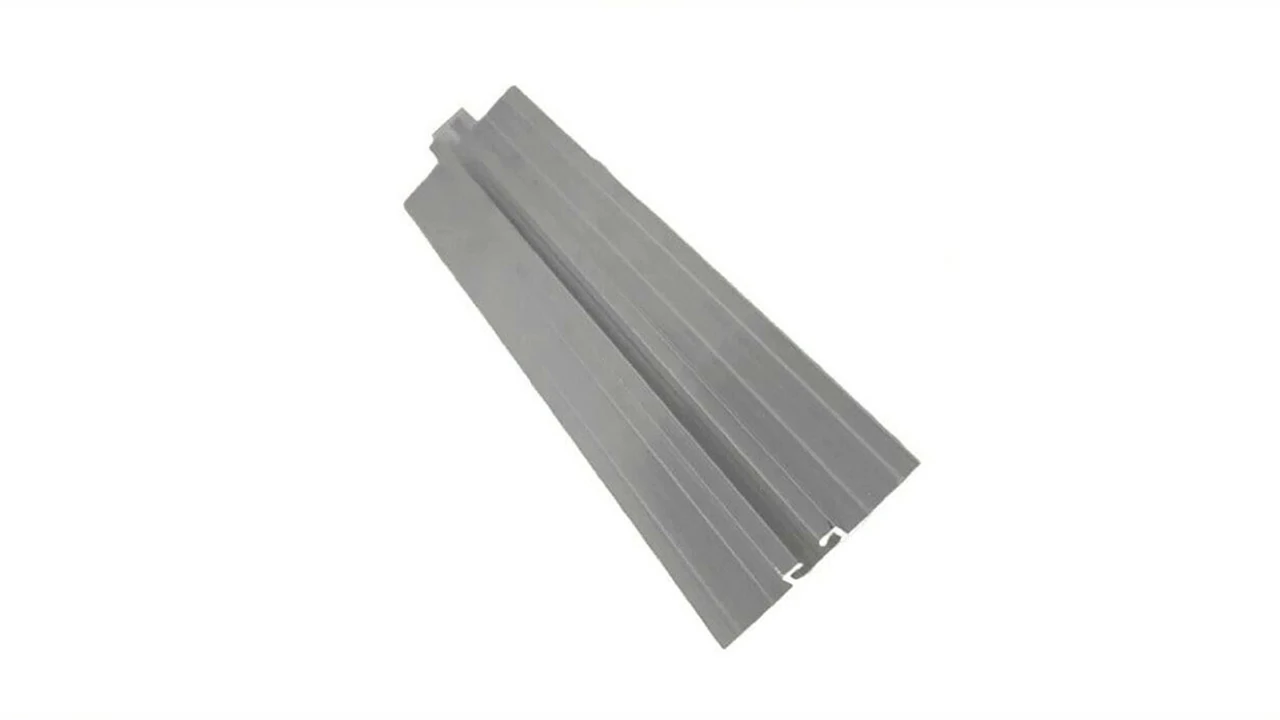

Trapezblech-Montageschiene
L= 400mm
Sichern Sie das Trapezblech und verbinden Sie
die Standschienen
